拼块地毯俗称方块地毯，是以弹性复合材料作背衬并切割成正方形的新型铺地材料。本文从提高办公场所室内空气质量、降低室内环境污染触发，对刚下机的拼块地毯 VOC 释放的规律性进行总结和分析。

试验设备：环仪仪器 1立方甲醛voc检测舱

试验样品：刚下机出厂的拼块地毯，主要原材料包括背胶、底基布、降黏剂、增塑剂、稳定剂、锦纶纱线，裁剪成尺寸为50*80cm。

试验过程：

1.试验前先对试验舱进行清洁。试样水平放置1立方甲醛voc检测舱的中心位置。

2.在以下条件中进行voc释放：

试验舱温度(23±1)℃;相对湿度(50±5)%;试样表面空气流速 200.0 mL/min；采样体积5L;空气交换率1h;材料-舱负荷比0.4 m²/m³。

3.试样放置24h后进行取样，检测挥发性有机化合物的释放。将 Tenax-TA 吸附管取样端与试验舱连接，吸附管的另一端与取样泵连接进行采样。

分析方法：

参照标准 ISO 16000:6-2021《室内空气 第6部分：利用 Tenax TA 的主动取样，加热解析和气相色谱 MSD/FID 的方法对室内和检测舱的空气中的易挥发有机化合物进行测定》

试验结果分析：

1.TVOC 释放情况如下

前3天 TVOC 释放量随检测时间而显著下降，衰减率为20%左右。第4~8天TVOC释放曲线比较平稳。第9~15天,TVOC释放曲线又显著下降，衰减率达到50%。

第 16~32 天 TVOC 释放曲线缓慢下降。第33~36天曲线趋于平稳。

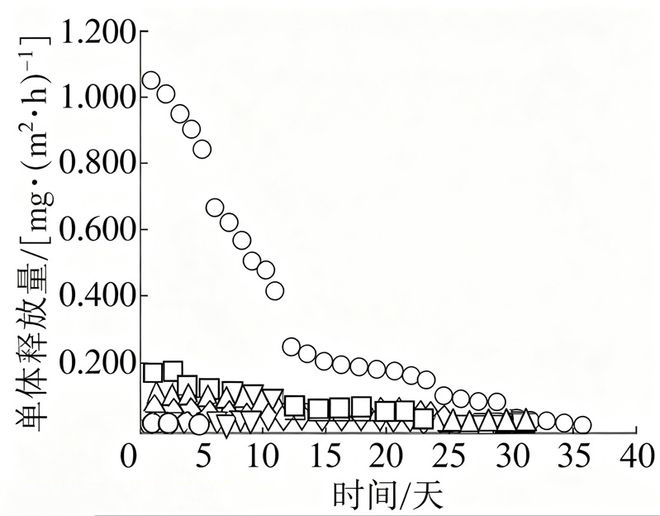

2.单体释放情况如下

未检出单体（共 8 种）：乙酸乙酯、苯、甲苯、乙烯基环己烯、苯乙烯、N-甲基吡咯烷酮、2-乙基己酸、丁基羟基甲苯。

检出单体（共 6 种）：2-乙基己醇、壬醛、己内酰胺、辛醛、4-苯基环己烯、萘。

试验总结：

1.对于刚下机出厂的拼块地毯，其 TVOC 释放量在第 1 周主要来自外部生产时残留的助剂；从第 2 周开始，主要来自地毯原材料本身，并在 2 周内快速释放。拼块地毯下机 1 个月后，其 TVOC 释放量基本达到稳定状态。

2.在拼块地毯释放的挥发性有机化合物中，2-乙基己醇以及壬醛、辛醛等醛类物质对整体 VOC 释放量的贡献最大，且释放持续时间最长。

3.按时间和释放量范围划分，拼块地毯 TVOC 及 VOC 单体的释放过程呈现明显的规律性，可统一划分为 释放活跃区、释放过渡区 与 释放平衡区 3 个阶段。

以上就是1立方甲醛voc检测舱对拼块地毯的voc释放量研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
