我国所用的塑胶跑道以聚氨酯塑胶跑道为主，常使用含甲醛的胶黏剂、填料及助剂，在使用阶段会持续释放甲醛，对周边空气质量和人体健康构成潜在威胁。为了研究塑胶跑道甲醛的释放规律，我们采用甲醛及voc释放量气候箱，建立适用于塑胶跑道的甲醛释放量检测方法，对塑胶跑道甲醛释放量做试验研究。

试验设备：环仪仪器 甲醛及voc释放量气候箱、恒温恒湿箱

试验试剂：甲醛标准溶液、2,4-二硝基苯肼(DNPH)、乙腈、无水乙醇、硝酸、实验用水为Milli-Q超纯水系统制备的去离子水。

样品平衡处理：

采集15个不同配方的塑胶跑道成品样本，记录外观、厚度、颜色及生产批号。依据GB/T 14833-2020《合成材料跑道面层》取样要求，用不锈钢切割工具从样本非边缘区域裁取2块500mm×500mm试件，以乙醇擦拭表面去除浮尘，置于23℃±2℃、50%±10%恒温恒湿箱中平衡7天以上，直至样品质量变化率连续24h＜0.1%。

试验过程：

1.将平衡后的试件垂直悬挂于VOC环境测试舱中央，保证试件表面充分暴露。设定测试条件：温度23.0℃±0.5℃、相对湿度50%±5%、空气交换率

1.0±0.05/h，舱内通入经活性炭和高锰酸钾净化的清洁空气，密闭运行72±1h。

2.采样前用皂膜流量计校准大气采样器流量，在第72h将活化后的DNPH硅胶采样管与舱体取样口连接，进气方向与舱内气流一致，以0.8L/min流量采样30min，总采样体积24L。

3.同时做空白试验，采集空测试舱的空气样品。

4.采样后用聚四氟乙烯帽密封采样管两端，铝箔包裹避光，4C冷藏保存，7日内完成分析。

样品萃取与净化：

将采样管中吸附剂全部转移至10mL棕色玻璃离心管，准确加入5.00mL乙腈，涡旋振荡1min，置于25℃±5℃超声波清洗器中萃取15min。萃取液经0.22μm聚四氟乙烯有机相针头过滤器过滤，滤液收集于2mL带内衬管的自动进样器样品瓶中，全程避光操作。

试验结果：

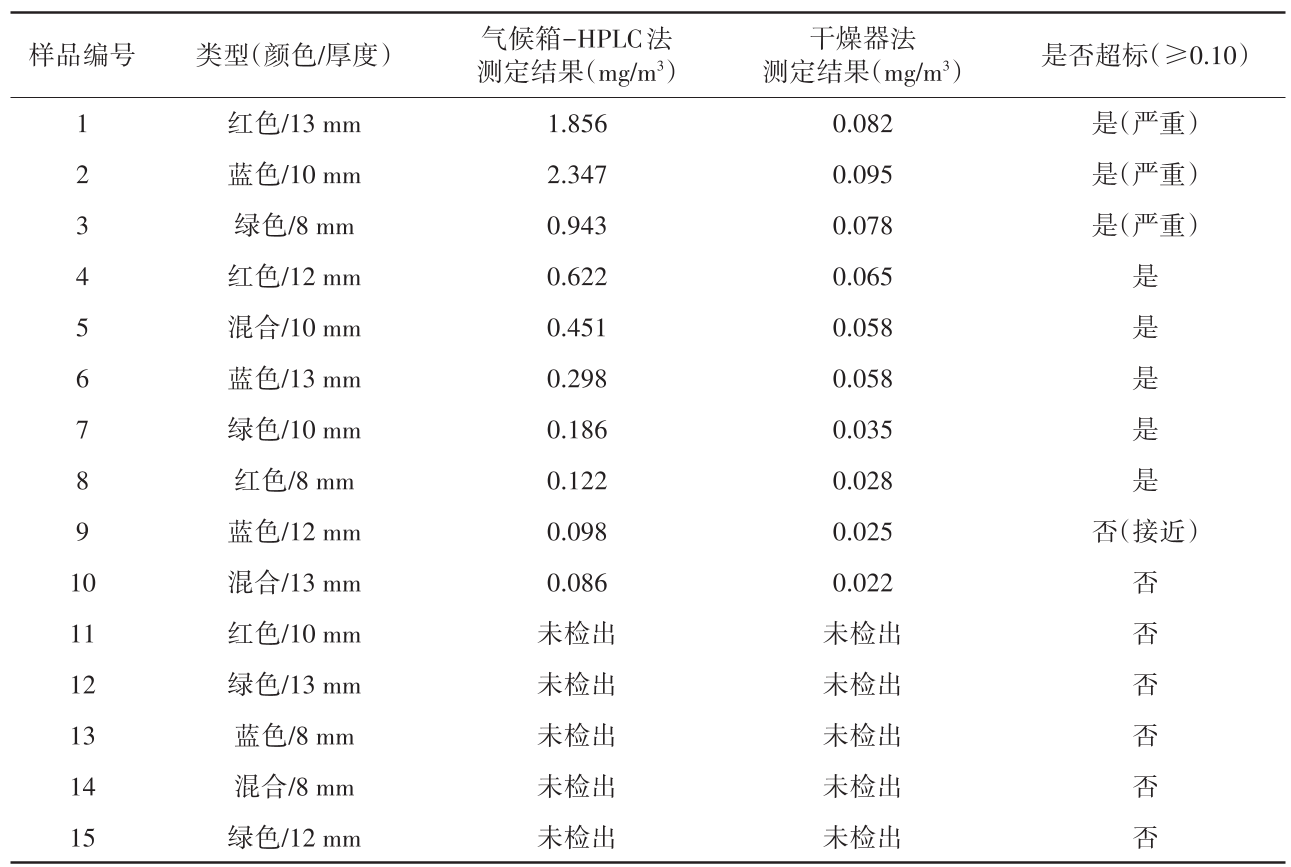

采用建立的气候箱-HPLC法和GB36246-2018规定的干燥器法，对15组塑胶跑道样品进行甲醛释放量平行检测，结果见下表。

由表可知，气候箱-HPLC法检测的甲醛释放量显著高于干燥器法，二者检测结果差异明显。15组样品中，气候箱法检测有7组样品甲醛释放量超过规范限量值(0.10 mg/m³)，超标率46.7%，其中1、2、3号样品释放量为限量值的9~23倍，存在较高健康风险;而干燥器法检测的所有样品甲醛释放量均低于限量值，未出现超标情况。

15组样品中甲醛释放量存在显著差异，最高值(2号，2.347 mg/m³)是最低检出值(10号，0.086 mg/m³)的27倍以上，另有5组样品未检出甲醛，该差异主要与样品生产所用原材料相关，使用劣质或过量脲醛树脂胶黏剂的样品，甲醛释放量显著偏高，而原材料和生产工艺控制较好的样品，甲醛释放量极低甚至未检出。

以上就是甲醛及voc释放量气候箱对塑胶跑道的甲醛释放量检测，如有试验疑问，可以咨询环仪仪器相关技术人员。
