很多电池在做测试的时候，都要用到快速温度变化试验箱，电池用到快速温度变化试验箱，一般是用于做电池的温度循环试验、电池抗热冲击试验等。但是市场上的试验箱很多都是以次充好，下面小编简单介绍一款电池快速温度变化试验箱的技术方案，供大家了解。

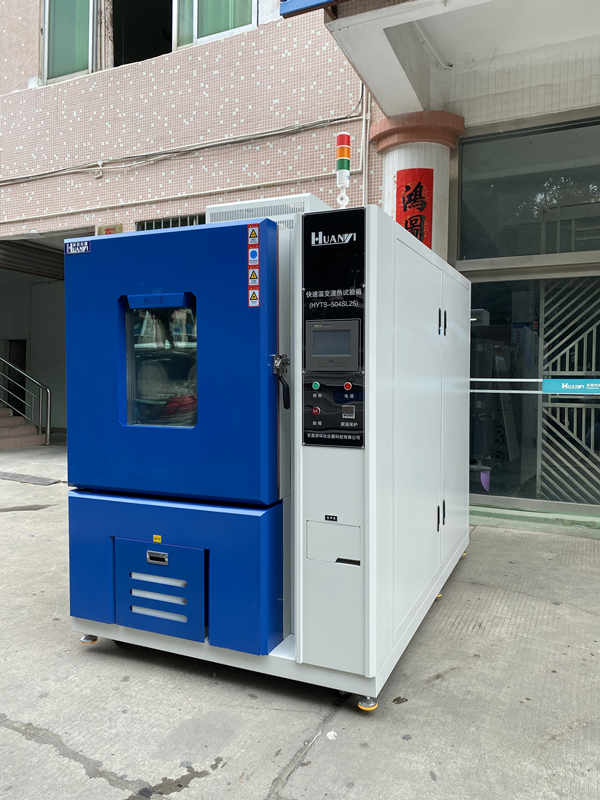

产品方案名称：HYQT型号电池快速温度变化试验箱

设计方：环仪仪器

1.快速温度变化试验箱结构包括一箱体，箱体的正面设有箱门以及操作面板，箱体的内部设有试验仓，试验仓与箱体内壁之间留置有风道，风道的端部设有进风机，试验仓的内部分别设有与操作面板相接的制冷装置、力口热装置、样品架。

2.制冷装置安装于试验仓的顶部中间位置，制冷装置由液氮罐、隔冷阀门所组成，液氮罐的出口管路中部加设有压力阀门，隔冷阀门顶持于液氮罐的出口管路的末端，且压力阀门、隔冷阀门分别通过电线连接至操作面板。隔冷阀门的作用在于隔离试验仓及高温对液氮罐的影响，保证使用安全和延长使用寿命。

3.加热装置安装于试验仓的中部侧壁位置，加热装置由鼓风机、电热管、隔热阀门所组成，鼓风机的外侧与风道导通对接，隔热阀门设于鼓风机的内侧，电热管置于鼓风机和隔热阀门之间，且鼓风机、电热管、隔热阀门分别通过电线连接至操作面板。隔热阀门的作用在于隔离试验仓极低温对电热管的影响，保证使用安全和延长使用寿命。

方案特点：

1.在试验箱的左右两侧壁分别安装一个加热装置，能够更加全面地照射到样品架上的待测产品，相比于单一加热装置或者但一加热管所带来的局限性和试验结果的偏差，更具进步。

2.另外将制冷装置固接在样品架的正上方，并且制冷装置采用液氮的形式，真正实现快速降温制冷，可以更好地测试和分析产品在极高温或极低温环境下的可靠性，测试效果更为真实全面。
