环境箱法voc试验箱在人造板甲醛和voc散发量测定中被广泛应用，例如欧洲的 ENV717-1 人造板甲醛散发量测试 1m³环境箱法，美国 ASTM-D6007 使用小型环境箱测定人造板甲醛散发量。

下面，我们就使用环境箱法voc试验箱，对建材的voc散发测试做研究，以下是主要试验内容。

试验设备：环仪仪器 环境箱法voc试验箱

试验样品：

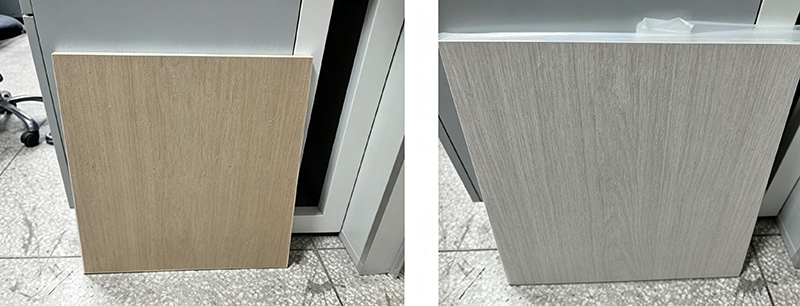

将人造板切割成500×500×12mm的小块，并封边，如下图所示，放置在阴暗低温干燥的环境中。

试验过程：

1.在正式进行实验之前，先用离子水洗涤环境箱内表面，并静待其自然干燥。

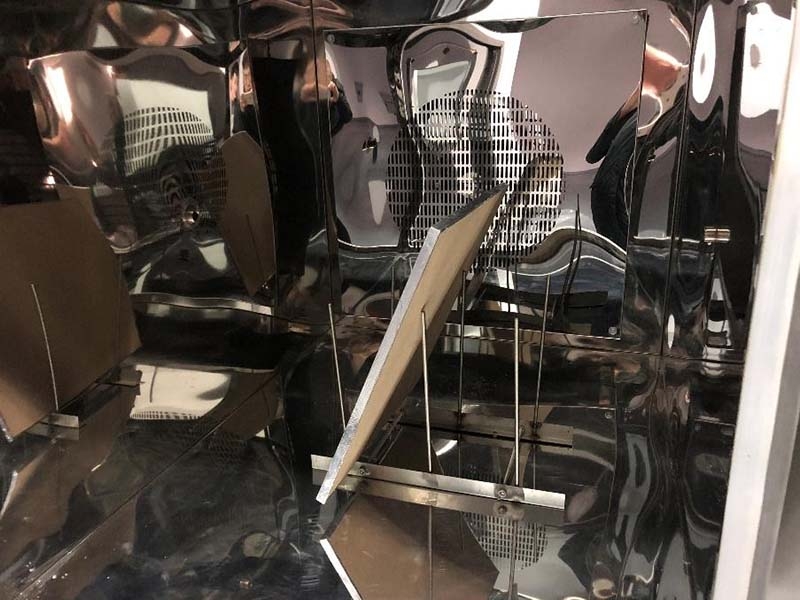

2.通过控制面板调节环境箱内的温度、相对湿度和换气次数，并对人造板进行处理，待环境箱内参数稳定之后将人造板放入。

3.测试过程中，甲醛浓度用 MBTH 的方法测试。

试验结果分析：

a.温度对人造板甲醛散发的影响规律

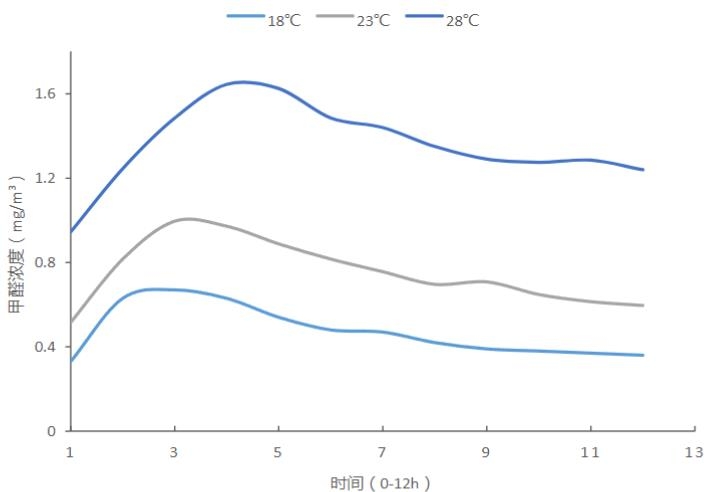

在设定相对湿度为 60%的情况下，调整温度参数分别为 18℃，23℃和 28℃，设定换气次数为自然通风1/h，人造板四周使用铝箔封边处理。在环境箱中进行12h 的散发，通过环境箱内部的甲醛浓度变化曲线来分析温度对人造板甲醛散发的影响规律。环境箱内甲醛浓度曲线如下图所示。

结果显示，18℃，23℃和 28℃工况下，环境箱内部甲醛浓度变化趋势基本一致。根据质量平衡方程，可以得知，人造板的甲醛散发规律也基本一致。环境箱内浓度都是在短时间内先快速上升，然后缓慢下降。

b.相对湿度对人造板甲醛散发的影响

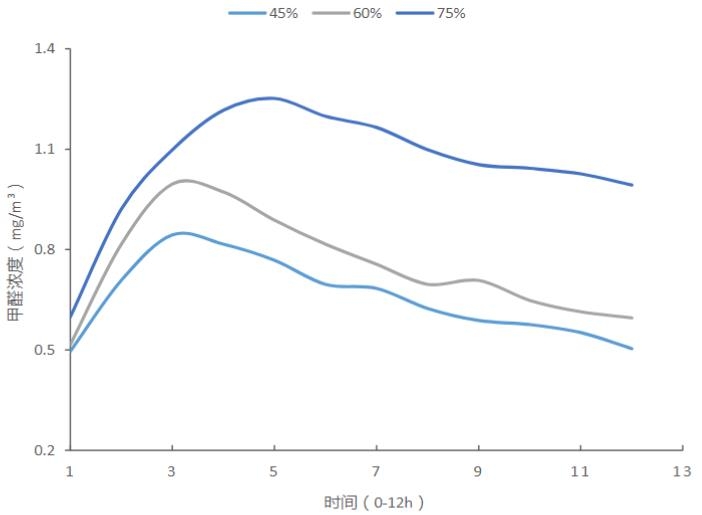

在设定温度为 23℃的情况下，调整相对湿度参数分别为 45%，60%和 75%，设定换气次数为自然通风1/h，人造板四周使用铝箔封边处理。在环境箱中进行12h 的散发，通过环境箱内部的甲醛浓度变化曲线来分析相对湿度对人造板甲醛散发的影响规律。环境箱内甲醛浓度曲线如下图所示。

结果显示，相对湿度为 45%，60%和 75%工况下，环境箱内部甲醛浓度变化趋势基本一致。3 种温度工况的甲醛浓度随着温度的升高逐渐增大，其中 75%工况的甲醛浓度显著高于 60%和 45%工况，由此可以初步推断，在相对湿度较低时（≤ 60%），提高湿度对人造板甲醛散发的影响不大，而相对湿度在 60%以上时，提高湿度对人造板甲醛散发的影响较大。

试验结论：

① 温度的升高能够显著提高人造板甲醛散发速率，温度越高，环境箱内甲醛浓度达到峰值和平衡的时间越长，浓度峰值和平衡值更高。

② 相对湿度的升高会提高人造板甲醛的散发速率，温度、换气次数等环境参数不改变时，相对湿度从 60%升高到 75%对人造板甲醛散发速率的提高显著，而从 45%提高到 60%不显著。

以上就是环境箱法voc试验箱对建材的甲醛散发测试，如有试验疑问，可以咨询环仪仪器相关技术人员。
