连接器温度循环试验箱是依照《YD/T 3535.2-2022 数据中心综合布线用组件 第2部分：预制成端双芯连接器光缆组件》的标准要求设计的，用于检测连接器在-10℃~60℃温度范围内的高低温变化性能。试验中和试验后插入损耗变化量＜0.3dB，回波损耗变化量＜5dB；试验后不应有机械损伤，如变形、龟裂、松弛、脱落等现象。

试验标准：YD/T 3535.2-2022 数据中心综合布线用组件 第2部分：预制成端双芯连接器光缆组件

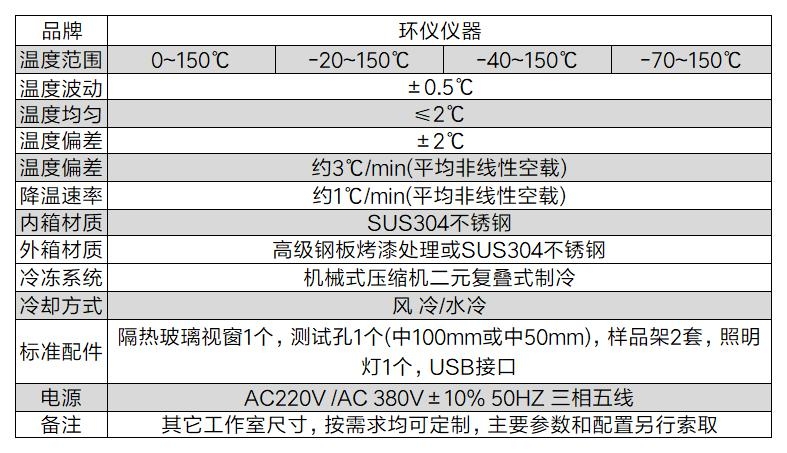

技术参数：

产品特点：

1.根据不同试验条件下的温度分布要求，可以调节风扇的转速和风速。

2.增加转速和风速可以提高风循环系统的风量和风速，以便更快速地达到所需的温度分布。

3.触摸屏可以根据人工设定的循环程序自动分解输出温度设定值，在设定的升温降温时间段内均匀的增大或减小温度设定值。

试验步骤：

a）试验前先测试被试组件的插入损耗和回波损耗，作为初始值；

b）将整个被试组件置于温度精度为士2℃的连接器温度循环试验箱中，在23℃保持1h；

接着以1h的时间线性升温至60℃，在60℃保持1h；

接着以1h的时间线性降温至23℃，在23℃保持1h；

接着以1h的时间线性降温至-10℃，在-10℃保持1h；

接着以1h的时间线性升温至23℃，至此构成一个循环，共8h。

以同样的程序继续进行第二个循环试验。共进行5个循环，40h;

c）试验中对被试组件的插入损耗和回波损耗进行在线监测，监测时间间隔为30min；

d）试验结束后，将被试组件在室温下停留2h后，目视检查组件外观，测试组件的插入损耗和回波损耗。

如有连接器温度循环试验箱的选型疑问，可以咨询环仪仪器相关技术人员。
