在干式变压器生产制造过程中，器身及线圈的真空干燥处理是确保产品绝缘性能、机械强度及运行可靠性的关键工艺环节。通过真空加热干燥，可以有效去除绝缘材料内部及器身表面的水分，防止产品在运行过程中出现绝缘性能下降、局部放电甚至击穿等问题。下面，我们来看看变压器的真空干燥相关技术方案。

产品名称：环仪仪器 变压器线圈负压干燥机

设备组成：

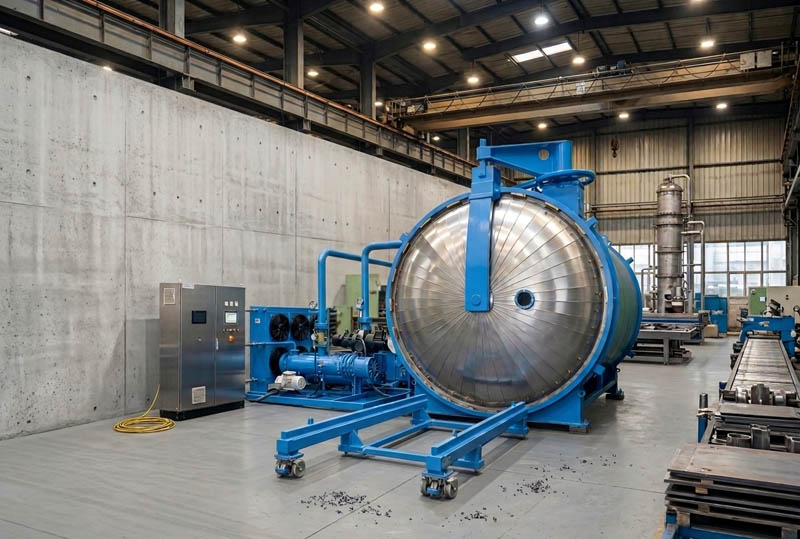

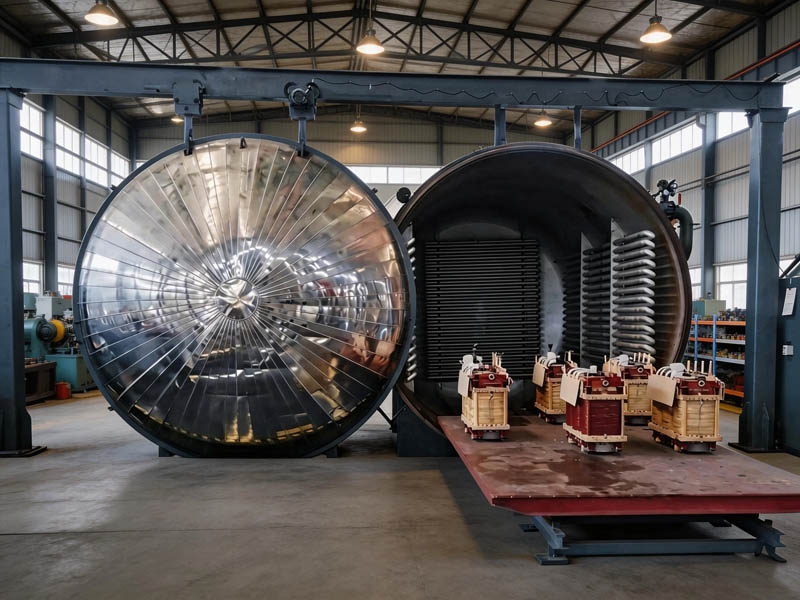

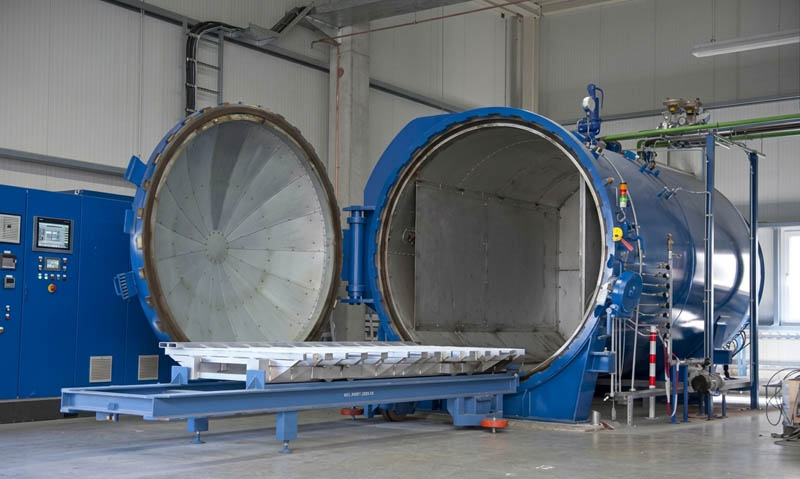

1.真空干燥罐

按真空容器规范设计和制造，卧式结构，罐门电动侧开，罐门关闭到位后，四组液压缸锁紧；并采用真空“ 0”型密封圈进行密封，确保干燥时抽真空的要求。

罐内排管分四组进行加热，加热面积满足变压法干燥工艺要求。罐体上装有测温接头三只，可分别对器身、铁芯和罐内空间温度进行测量，罐门带有照明观察窗等附件方便观察罐内物体。

2.真空系统

真空机组设置双抽管路，在干燥的不同阶段采用不同的抽空管路进行抽空，使干燥效果更加理想。

3.加热系统

采用导热油作为传热介质的间接加热方式，通过罐内散热排管散热，使罐内温度升高，实现对罐内线圈的间接加热，从而能保证线圈的均匀加热，并避免了过热现象的发生。

方案优势：

1.提高空间利用率和热效率；

2.缩短升温时间，提高生产效率；

3.降低蒸汽及能源消耗；

4.缓冲解除真空时的高速气流；

5.防止灰尘及油泥污染线圈；

6.提高变压器绝缘质量和产品可靠性。

以上就是变压器线圈负压干燥机的技术方案，如有产品选型疑问，可以咨询环仪仪器相关技术人员。
