输电线路的覆冰和积雪威胁着电力及通信网络的安全运行。我国是输电线路覆冰严重的地区之一，线路冰害事故发生的概率居于世界前列。为了了解导线的覆冰影响，我们设计了一下导线覆冰实验，供大家研究。

试验设备：环仪仪器 结冰冻雨试验机

试验设计：

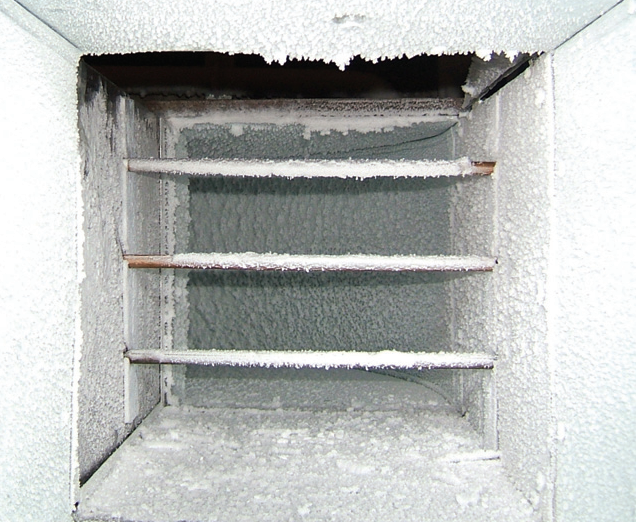

当调整气温为-5℃，并在监控界面中显示温度及湿度波动不大时，即可开始实验。实验开始后，我们发现风洞内导线开始结冰，下图为某一时刻当气温为-5℃、湿度为88%、风速为6m/s、喷嘴流量为0.295kg/h时拍摄的结冰截面图。

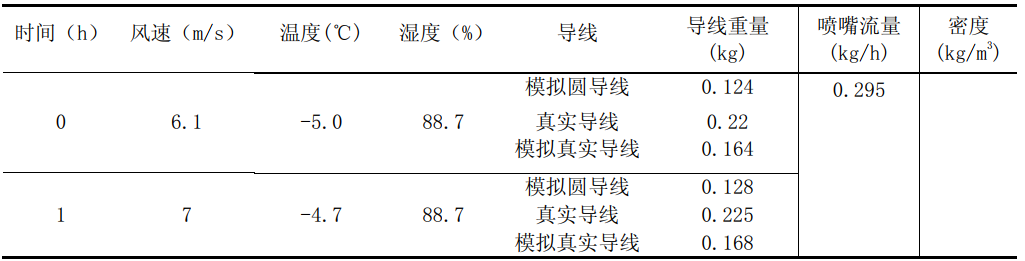

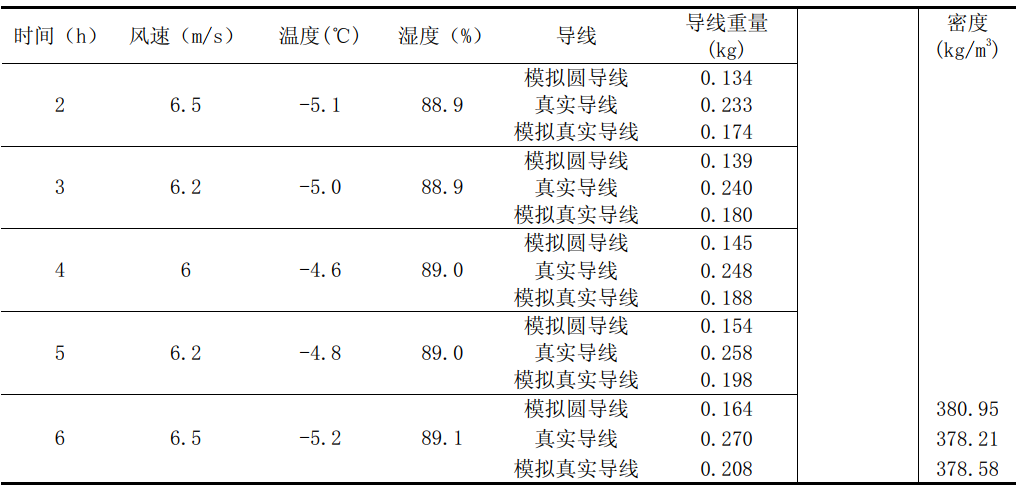

下表为当气温为-5℃、湿度为88%、风速为6m/s、喷嘴流量为0.295kg/h时的覆冰实验数据：

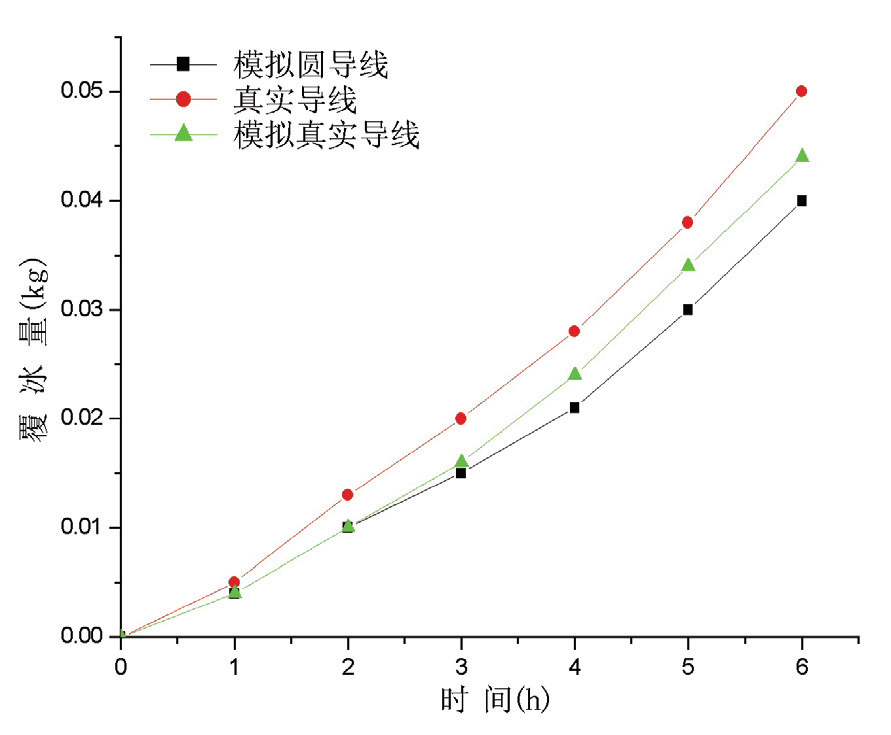

下图为表示为增长曲线，

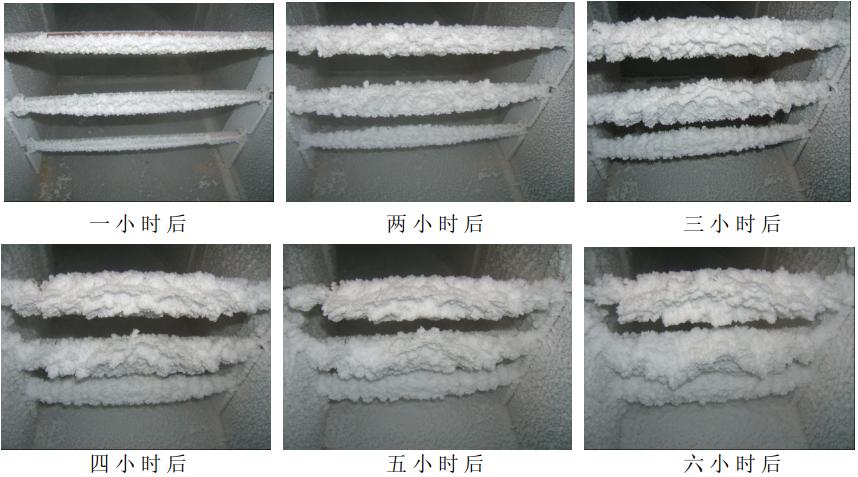

该工况下每隔一小时后导线覆冰过程变化如下图。

覆冰实验结果分析：

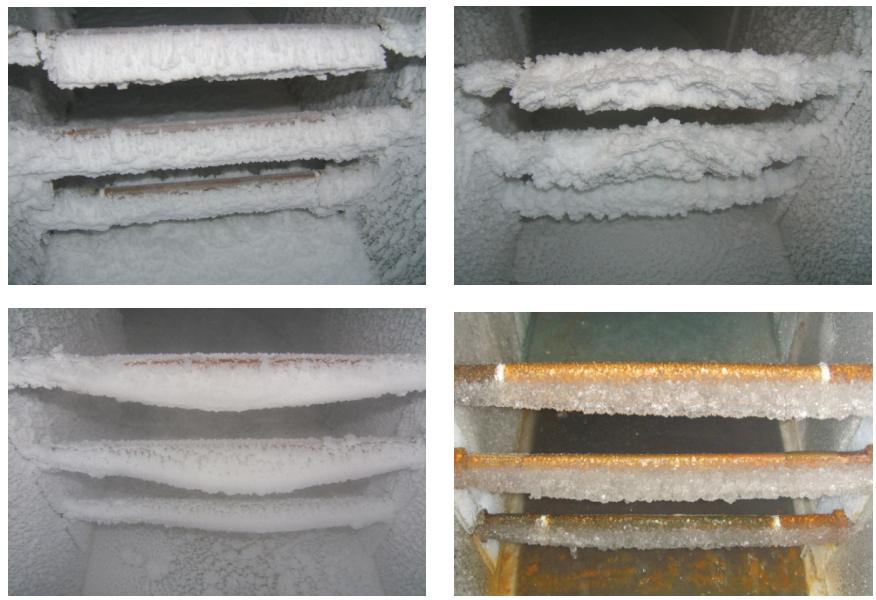

下图为当温度分别为-9℃、-5℃、-4℃、-2℃时覆冰的图片：

实验中我们发现，温度越低时，覆冰呈干增长，从下图中可以看到，

1.当温度为-9℃和-5℃时其类型为雾淞，密度分别为245kg/m2和380kg/m²，密度较小，覆冰松散，粘合力不大。

2.当温度为-4℃时发现，覆冰开始呈现质地较硬的混合淞覆冰，粘附力较大，其密度为470kg/m²左右；

3.在温度为-2℃时，从图中可以看出，覆冰呈现透明，质地坚硬的雨淞覆冰，粘附力很大，其密度较大，为890kg/m²左右。

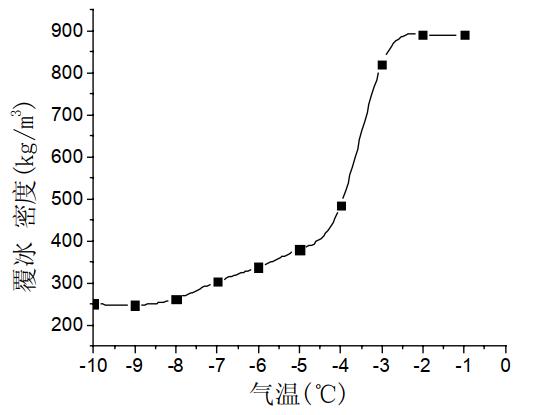

下图为导线覆冰密度随温度的变化关系，

密度在温度为-4C和-3C之间有个突变，可以得出在-4C时，覆冰类型开始转变，气温高于一4C时开始形成危害较大的混合淞、雨淞，温度低于-4℃时，覆冰为雾淞。

如有覆冰试验疑问，可以咨询环仪仪器相关技术人员。
