车载OBC高温耐久老化房能提供车载OBC测试所需的高温老化条件，从老化过程中筛选不良品，提高产品品质。产品配有所需单相AC和三相AC，同时还提15OV~850VDC电源供给DC-DC产品供电，Can通讯控制和读取产品相关数据，LV/HV回馈负载给产品加载，监控系统读取和保存测试数据，并且可以上传到MES系统。

下面，我们来对车载OBC高温耐久老化房的设计做个简单了解。

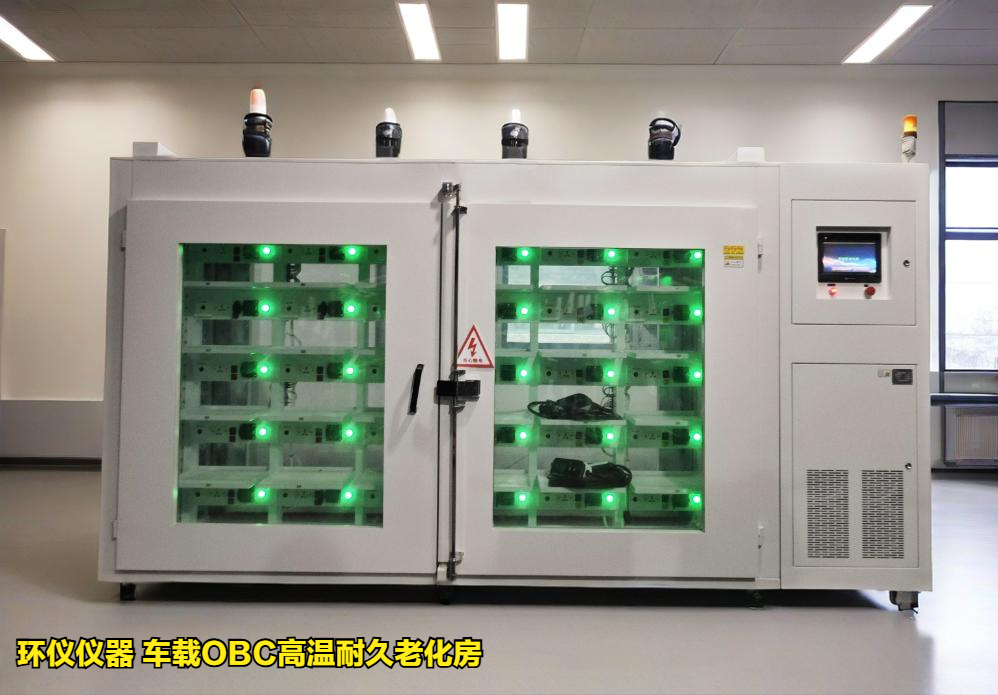

产品名称：环仪仪器 车载OBC高温耐久老化房

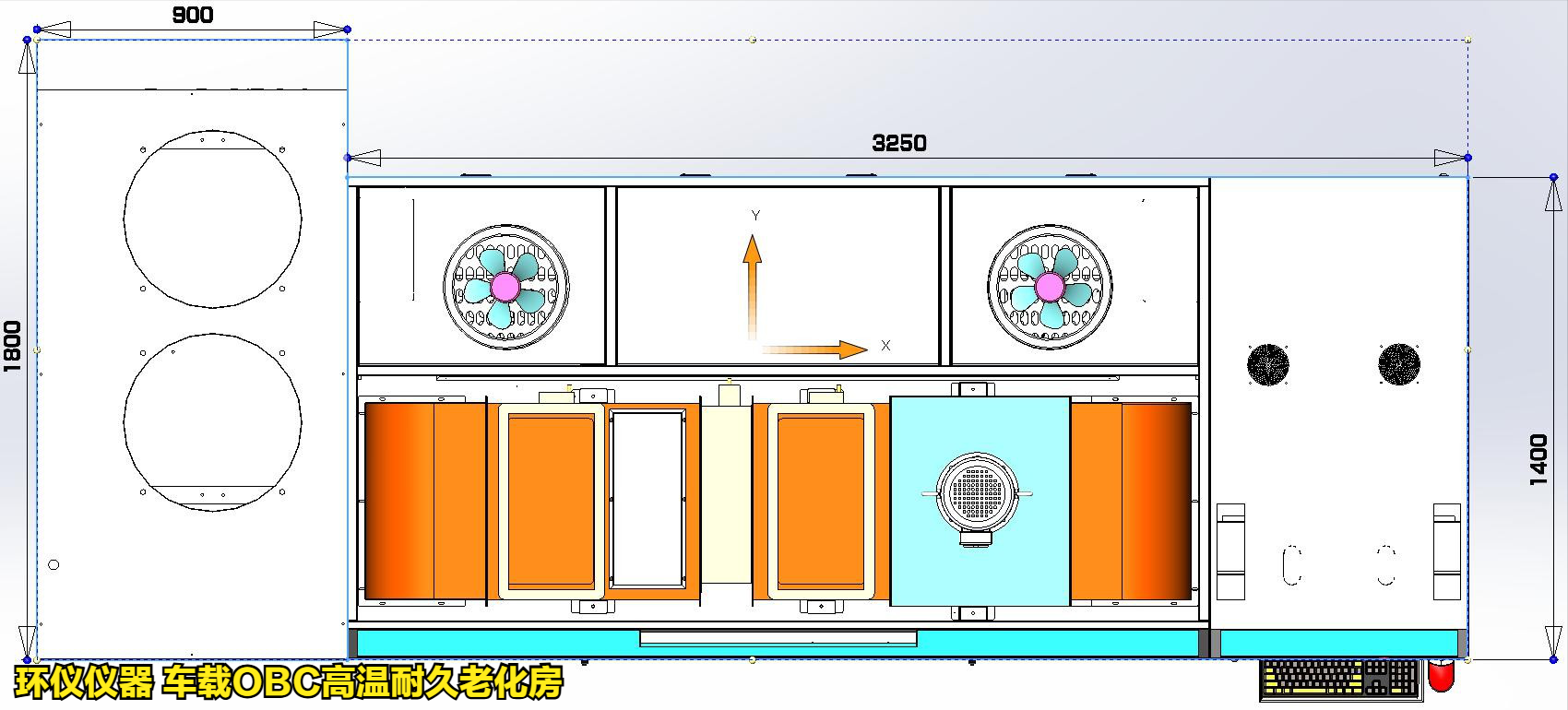

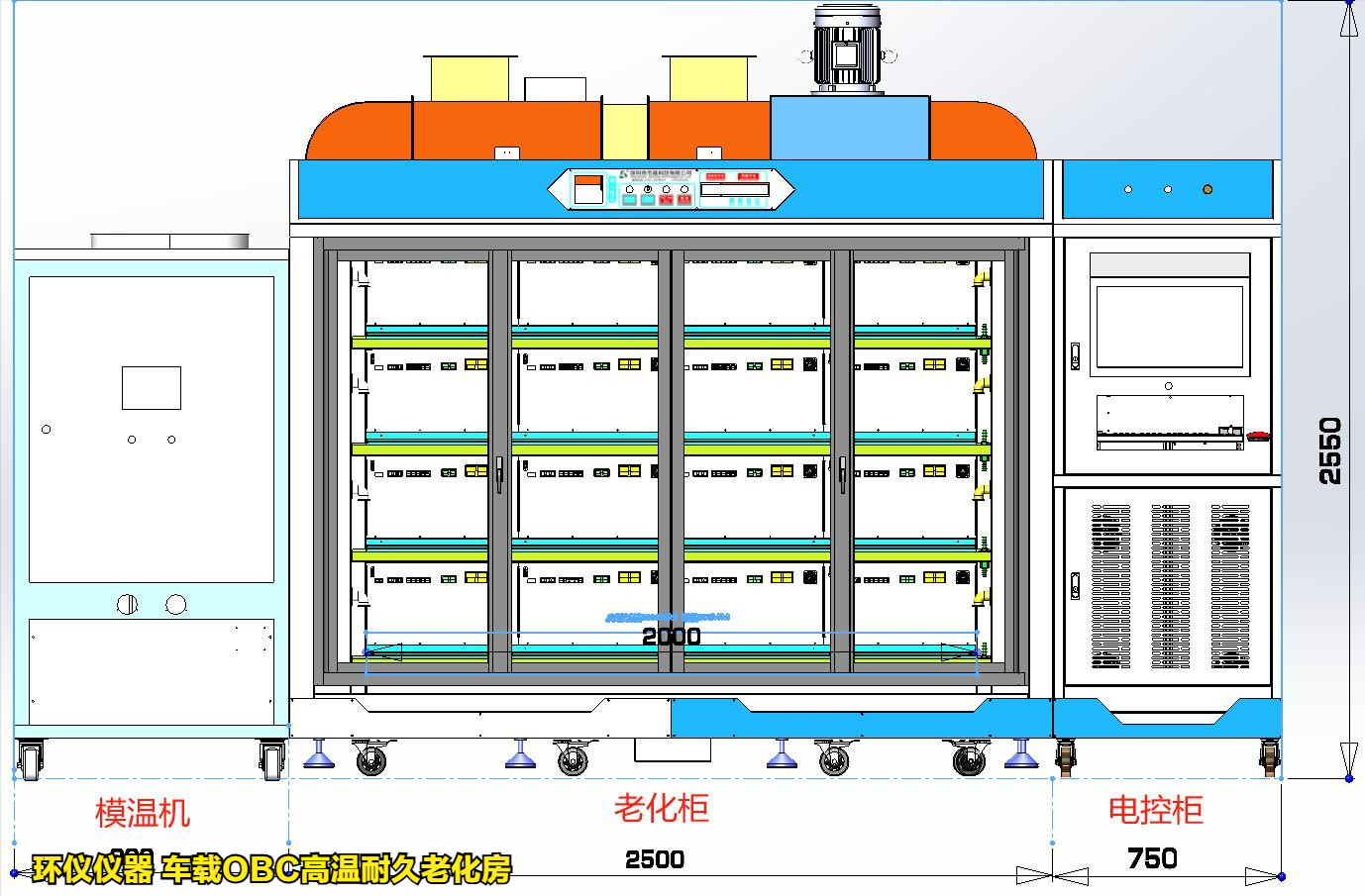

系统结构：系统由一个老化柜、一个控制柜、一台水冷机组成，总尺寸:2500L*1400W*2080H +750*1400*2080H。

1.温控设计（负载区）

1）负载区与产品区隔离，单独温控，负载区门配备防尘网。

2）负载区设置排风口。

3）负载区使用温控排风系统，进风 口温度控制≤45℃。

4）负载区设置1个温度探头采集温度。

5）负载区采用风冷设计。

2.温控设计（产品区）

1）产品区与负载区隔离，单独温控。

2）产品放置区环境温度：常温至60℃±5℃， (如要求低于环境温度需配水塔）。

3）老化产品水道水温：40至80℃±3℃，冷水机排热通过管道排到车间外。

4）发热丝由固态继电器（SSR）控制。

5）温控硬件：PLC+温度模块控制，电脑监控。

6）温度探头：产品区设置4个探头，每层一个，加热区1个，负载区1个。

7）产品区和负载区的温度可设置极限温度，超温时切断产品的供电和加热，并进行声 光报警。

8）产品区设置独立的进风口和排风口。

老化模式：

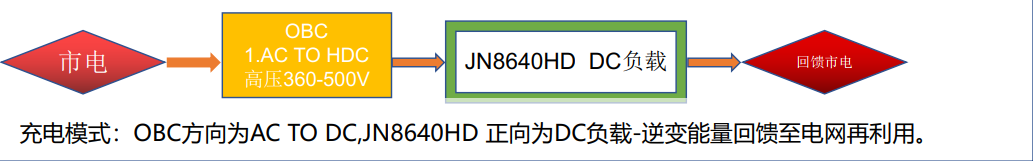

充电模式：OBC方向为ACTODC，JN8640HD正向为DC负载-逆变能量回馈至电网再利用。

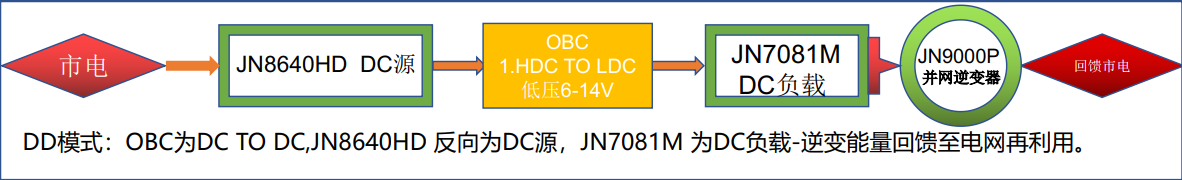

DD模式：OBC为DCTODC，JN8640HD反向为DC源，JN7081M为DC负载-逆变能量回馈至电网再利用。

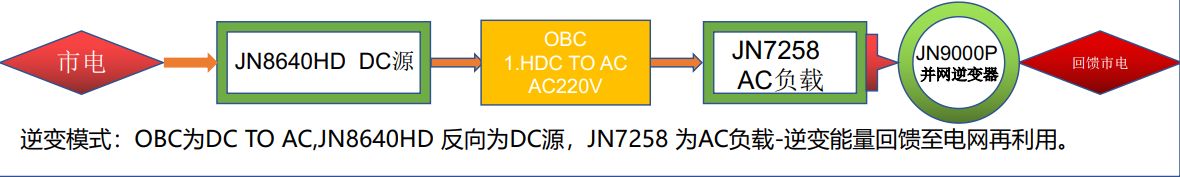

逆变模式：OBC为DCTOAC，JN8640HD反向为DC源，JN7258为AC负载-逆变能量回馈至电网再利用。

如有车载OBC高温耐久老化房的选型疑问，可以咨询环仪仪器相关技术人员。
