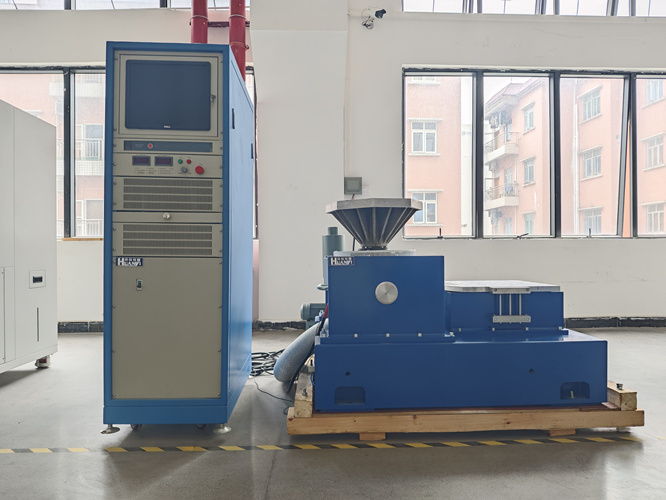

垂直+水平振动台是一种环境力学试验设备，具有重载荷、低工作频率、大工作位移等特点，广泛应用于航空、船舶、汽车、电子通讯、仪器仪表等行业的振动模拟试验中。

目前垂直水平震动台的常见结构形式主要包括垂直式、水平式以及及垂直、水平一体式（翻转切换式）这三种。其中，垂直、水平一体式的液压振动台可通过将激振器翻转从而实现垂直和水平两种工位的切换，以实现垂直和水平两个方向的振动。

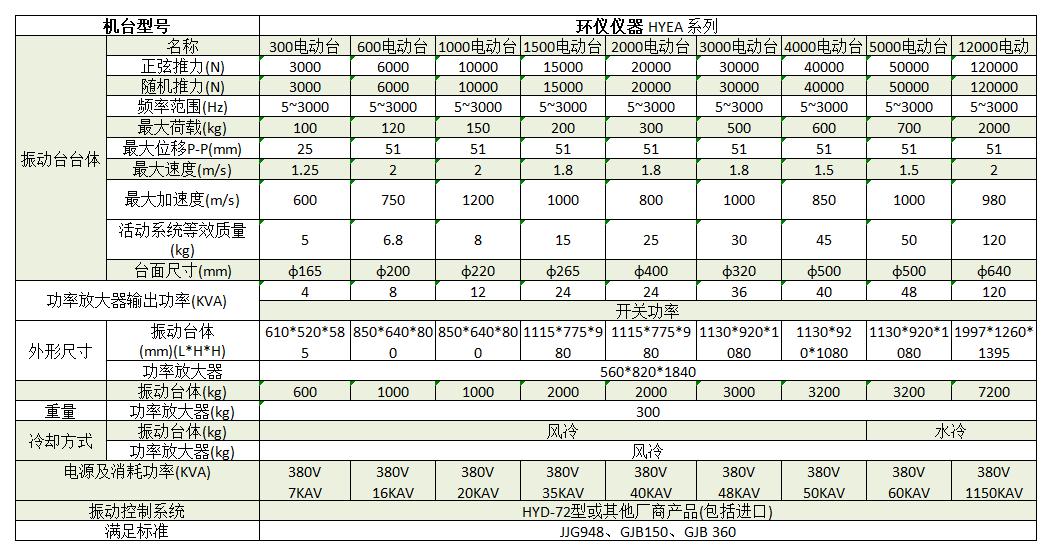

技术参数：

结构及工作原理：

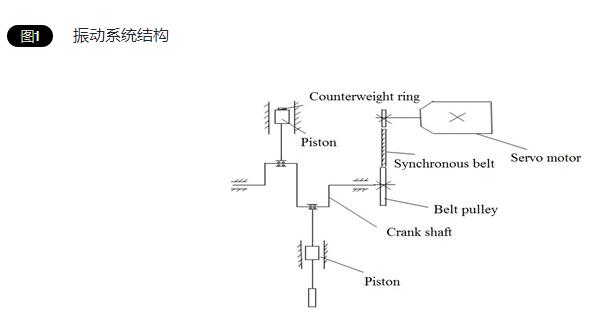

图1所示为振动系统结构。曲轴由电机通过同步带驱动。连杆通过活塞销与活塞连接。两个相同材质和尺寸的活塞在各自的缸体内往复运动，缸体与连杆连接。连接到导杆的活塞之一用于输出振动。为了平衡导杆的重量，在活塞的另一端添加了平衡重。

高频大冲程振动台由电源组件、激振元件、参数和外围四部分组成。

假设两曲轴与初始位置处于同一水平位置，此时活塞的振幅最大。当电机通过皮带轮和正时皮带带动曲轴旋转时，连杆带动活塞作相反方向的运动。当曲轴旋转到180度时，活塞处于反向最大振幅。当曲轴继续旋转到360度时，活塞回到初始位置。这是一个运动循环，其中一个活塞通过导杆连接到传感器以输出振动。

对于需要高频振动测试的较小测试项目，该振动台拥有 5,800 Hz 的电枢自然共振。电枢重量仅为14.4 千克，正弦和随机加速度水平可达到 97 克，频率高达 6000 赫兹。极端 SRS 冲击测试高达 10000 Hz，也是可以的。振动台配置有 65KVA 放大器，可与 240KVA 或更大的放大器配对，以应对极端水平的冲击事件。
