常规的高海拔低压综合实验舱可以实现温度、湿度、低气压三种变化类型的功能；其中温度、湿度系统为非常成熟的功能，小编在这里不做详细讲解，下面为大家细说一下实验舱中的低气压系统。

环仪仪器 高海拔低压综合实验舱系统结构讲解：

低气压系统的工作原理：

通过进气系统进行空气进入，同时通过抽气系统实现空气的抽排，从而导致舱内压力降低，达到低压效果。在上升阶段，抽气量大于进气量；在停留状态，抽气量等于进气量；而在下降过程中，抽气量小于进气量。核心原则是在模拟不同低气压条件的同时，确保舱内有足够的通气量。

抽气设备的主要组成部分是真空泵，其抽气速率由变频器进行控制。进气系统和抽气系统均由控制台进行调控，通过控制进气速率和真空泵频率的变化来调整抽气速率，以确保舱内压力能够达到预设的数值。

整体结构：

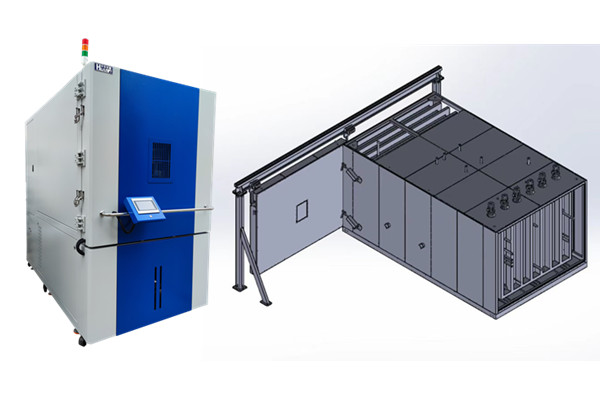

低压系统由舱体、抽气系统、控制系统、供氧系统、连接管道、照明及通讯等组成。

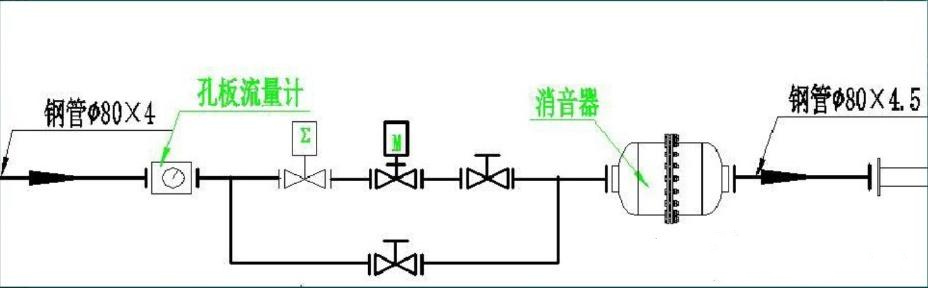

进气系统包括孔板流量计、电磁阀、电动调节阀、截止阀和消音器这五种设备。孔板流量计被安装在新空气端，用于测量进气速率。消音器安装在靠近舱体端，其作用是消除空气动力性噪声。

在孔板流量计和消音器之间，依次串联了电磁阀、电动调节阀和截止阀，并且这三者与截止阀是并联关系。这样的组合结构能够实现对进气过程的有效控制和调节。

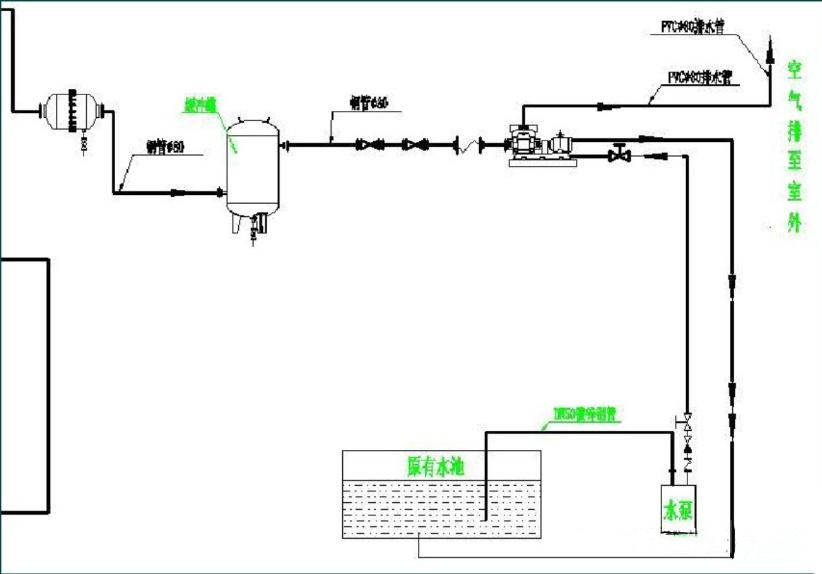

抽气系统由消音器、缓冲罐、真空泵、真空止回阀和水泵组成。消音器位于靠近舱体的一端，用于减小真空泵抽气时产生的噪音。缓冲罐连接在消音器之后，能够减小真空泵抽气带来的压力波动，提高系统的稳定性。接下来是真空止回阀，它能够防止空气从室外反流进入舱内。真空泵位于真空止回阀之后，负责从舱内抽取气体并排到室外。

真空泵的抽气速率由变频控制器控制，这使得系统可以根据需要调整抽气速率。然而，真空泵在高速运转时会产生大量的热量，因此需要接上水泵对真空泵进行冷却降温，以确保系统的正常运行。

一个好的低气压系统可以让高海拔低压综合实验舱发挥更好的性能，同时也可以保证实验过程能够正常运行。
