本作业指导书依据《GB/T 46509-2025 玩具中挥发性有机化合物释放量的测定》标准中6.4条“气候舱法”的要求制作，适用于玩具、玩具零部件及玩具材料中挥发性有机化合物（VOC）释放量的测定，包括甲醛、苯、甲苯、乙苯、二甲苯及总挥发性有机化合物（TVOC）的释放量测定。

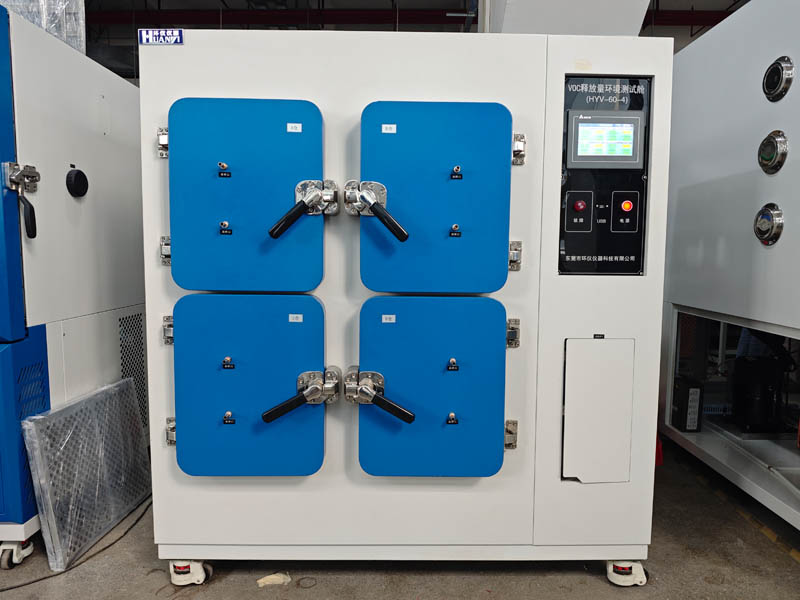

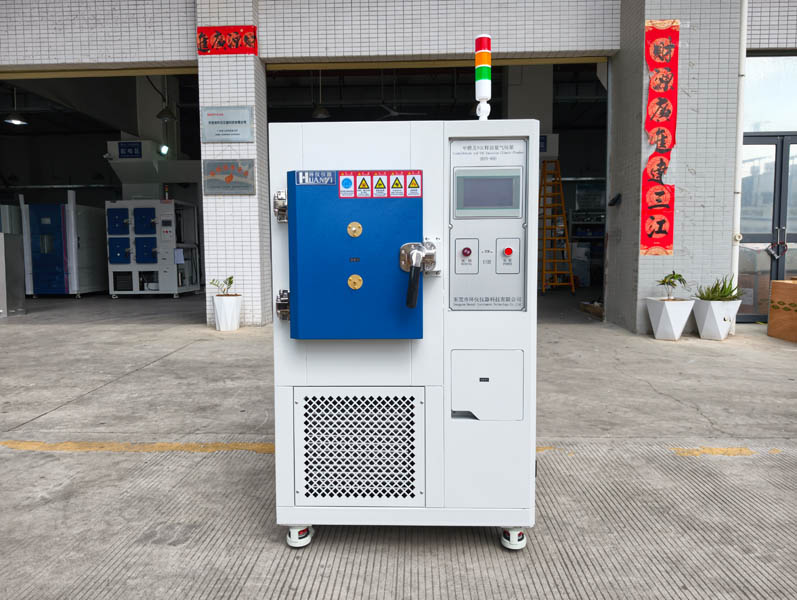

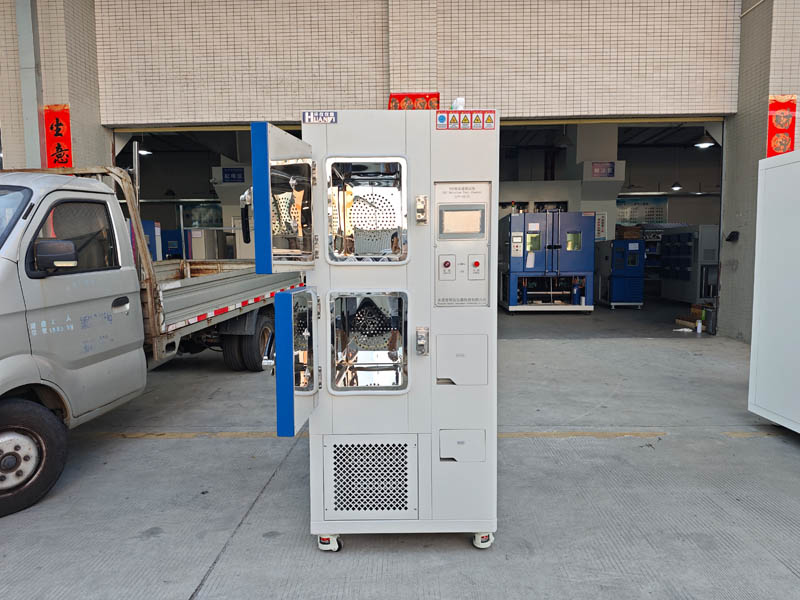

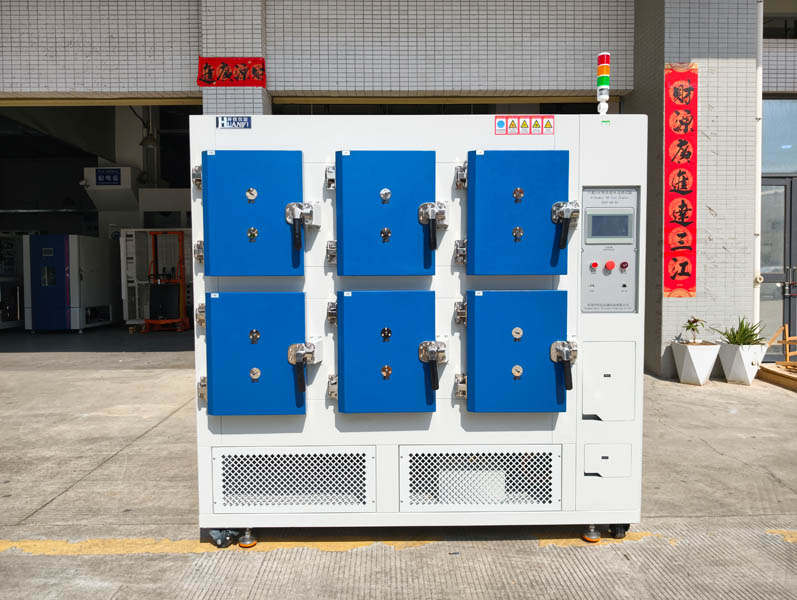

试验设备：环仪仪器 甲醛及voc释放量气候舱（60L、1m³、2m³等）

测试材料及仪器要求：

1.大气采样器：200mL/min~1000mL/min，用于气体采集

2.DNPH捕集管：甲醛采集

3.TENAX捕集管：苯类物质采集

4.热脱附气相色谱质谱仪（TD-GC-MS）：测定VOC和TVOC

5.高效液相色谱仪（HPLC）：带紫外或二极管阵列检测器，用于测定甲醛

样品预处理流程：

1.拆除样品所有包装材料（包装纸、塑料膜等）；

2.按最有利于有害物质释放的样式进行组装、打开；

3.所有部件表面尽可能暴露在预处理环境中；

4.预处理时间：(24±1)h；

5.预处理环境条件：

温度：(23±2)℃

相对湿度：(50±10)%

样品间距：≥0.5m

6.预处理环境本底要求：

甲醛含量≤0.006 mg/m³

单一组分VOC含量≤0.005 mg/m³

TVOC含量≤0.05 mg/m³

气候舱选择：

按面积承载率最接近1 m²/m³或体积承载率最接近0.15的原则选择合适气候舱。

样品试验条件：

温度：(23±2)℃

相对湿度：(50±5)%

空气交换率：(1±0.05)/h

空气速率：0.1 m/s~0.3 m/s

试验时间：20h

仪器条件设置

1.热解吸参考条件：

热解吸温度：260℃~280℃

热解吸时间：5min~15min

热解吸气体流速：30mL/min~50mL/min

2.气相色谱-质谱参考条件：

色谱柱：30m×0.25mm×0.25μm 5%苯基-95%甲基聚硅氧烷

程序升温：40℃(2min)→6℃/min→150℃→15℃/min→250℃→25℃/min→300℃(10min)

载气：氦气，1.2mL/min

标准曲线绘制

a.将采样管安装在热脱附仪上，气流方向与采样时相反

b.用TD-GC-MS分析采样管标准系列

c.以扣除空白后峰面积为纵坐标，待测物质量为横坐标绘制标准曲线

d.每周做一次标准曲线或每批样品做一个已知浓度标准采样管

e.定量结果偏差应在15%以内

结果计算

1.采样体积换算

将采样体积换算成标准状态下采样体积：

V0 = V×(T0/T)×(φ/φ0)

式中：V0-标准状态采样体积(L)，V-采样体积(L)，T0-273K，T-采样时温度(K)，φ-采样时大气压力(kPa)，φ0-101.3kPa

2.甲醛浓度计算

Cfc = (F-B)/V0×d

式中：Cfc-甲醛质量浓度(mg/m³)，F-采集管中组分质量(μg)，B-空白管中组分质量(μg)，V0-标准状态采样体积(L)，d-稀释因子

3.苯类物质浓度计算

Ctc = (mc-mv)/V0

式中：Ctc-组分质量浓度(mg/m³)，mc-采集管中组分含量(μg)，mv-空白管中组分含量(μg)，V0-标准状态采样体积(L)

4.样品VOC释放量计算

C = (L0/L) × Cc

式中：C-样品VOC释放质量浓度(mg/m³)，L0-标准承载率(面积1或体积0.15)，L-实际承载率，Cc-试验后VOC质量浓度(mg/m³)

以上就是气候舱法玩具甲醛voc释放量作业指导书，如有试验疑问，可以咨询环仪仪器相关技术人员。
