随着技术的不断进步，高海拔压力低氧试验舱已被广泛用于工业、医学等领域。由于可以准确模拟高原地区的环境条件，试验舱需要稳定的温湿度和压力调节。这也是业界内一个难题，那么，我们应该如何设计呢？下面我们来看看这个解决方案。

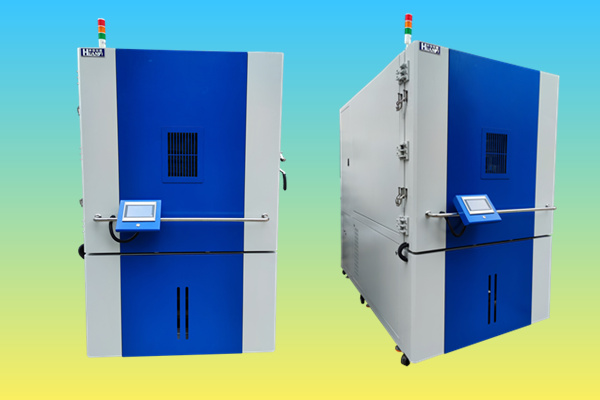

方案名称：环仪仪器 高海拔压力低氧试验舱技术方案

方案目的：提供稳定的恒温控制

技术方案概述：

核心组件： 该系统的核心组件包括PID控制器、SMD控制器、制冷管道、压缩机、风冷冷凝器、步进式电子膨胀阀、蒸发器和蒸发盘管。

步进式电子膨胀阀控制： 通过与SMD控制器的电性连接，步进式电子膨胀阀内的步进电机的开启步数可以精确控制制冷剂流量，实现在没有加热量的条件下的恒温/恒湿。

蒸发盘管设计： 蒸发盘管贴合于试验箱上设置的承压体外壁，多根加热管间隔设置在承压体外壁上。外表面覆有导热胶层，确保加热量能够高效传递到整个承压体上。

热旁通管道和冷旁通管道： 在制冷管道上设置热旁通管道和冷旁通管道，通过能量调节阀和热力膨胀阀的设计，对压缩机回气端进行补压，防止系统负压和过热/过冷。

实现功能：

(1)高海拔压力低氧试验舱在中低温的恒温降压过程中，当恒定温度为-55℃，气压要从97kPa降至1kPa时，在降压过程中(约15min)，工作室温度会从-55℃回升至-52℃左右，温度波动度≤3℃，且回升至-52℃后会在5min以内重新降至-55℃，并恒定；

(2)在中低温低气压条件下，恒定温度在-55℃，气压为1kPa时运行60min，工作室温度恒定保持在-55℃，温度波动度≤0.5℃。

该方案能够实现高海拔压力低氧试验舱的稳定运行，为用户测试过程提供保障。
