《GB/T 23711.2-2019 塑料衬里压力容器试验方法 第2部分：耐低温试验》是中国国家标准，该标准的目的是规定了塑料衬里压力容器的耐低温试验方法。耐低温试验是评估塑料衬里压力容器在低温环境下的性能表现，以确保其能够在特定的低温条件下正常工作。在该试验中，通常会按照规定的程序和条件，将试样放置在低温环境中，并对其性能进行测试和评估。

一、范围：
GB/T 23711的本部分规定了塑料衬里钢制压力容器耐低温试验的原理、试验设备、样品、试验方法、试验结果判定、试验报告。

本部分适用于容器外壳材料为钢、由硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、聚乙烯(PE)、乙烯-四氟乙烯共聚物(ETFE),聚全氟乙丙烯(FEP)、可熔性聚四氟乙烯(PFA)、聚四氟乙烯(PTFE)、聚偏氟乙烯(PVDF)等塑料为衬里的钢制压力容器的耐低温试验。

二、试验项目：
耐低温试验。

三、试验设备：
高低温试验箱、拉力试验机。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

1.试件尺寸采用分度值为0.01 mm的量具沿轴向或纵向和径向或横向测量。

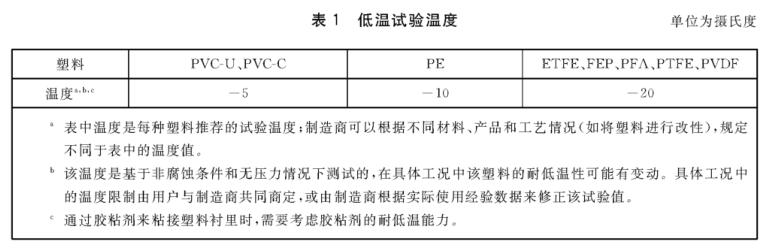

2.样品直接放入高低温试验箱内，将高低温试验箱温度从室温降到规定的低温试验温度，升降温速率为(3±0.6)℃/min。不同塑料的低温试验温度见表1。

3.达到低温试验温度后，保持恒温1 h，然后加热样品至23℃以上。

4.重复2、3之循环试验三个周期。

5.观察和测量样品，判断形状和尺寸的变化。

6.对形状和尺寸判定符合要求的样品，再做低温下的拉伸强度﹑断裂伸长率的力学性能试验。试验按下列规定进行取样:

a)在该3个试件或试样中任选1个试件或试样，按GB/T 1040.2的规定在选取的试件或试样上
截取5个力学性能试验用的试样;

b)若材料存在各向异性，需在该3个试件或试样中任选2个，按GB/T1040.2的规定在选取的2
个试件或试样上按轴向(或纵向)和径向(或横向)各截取5个作为力学性能试验用的试样。

7.采用拉力试验机对截取的力学性能试验用的试样进行拉伸试验，拉伸强度、断裂伸长率应按GB/T 1040.2规定的方法进行。

GB/T 23711.2-2019标准中第2部分关于耐低温试验的规定和要求，对于评估塑料衬里压力容器的性能和质量具有重要的意义。该标准的发布有助于评估塑料衬里压力容器在低温环境下的性能，这对于各种工业应用，如化工、石油、制药等领域都具有重要意义。
