《GB/T 1685.2-2019 硫化橡胶或热塑性橡胶 压缩应力松弛的测定 第2部分：循环温度下试验》是中国国家标准，该标准的目的是规定了在循环温度下测定硫化橡胶或热塑性橡胶的压缩应力松弛性能的方法。

一、范围：
GB/T 1685的本部分规定了用于测定硫化橡胶或热塑性橡胶在循环温度下压缩到并保持在一恒定应变状态下压缩作用力降低的两种方法。

方法A:试验温度在高温和低温间定期间隔交变，高温阶段评价橡胶材料的耐老化性能，低温阶段可以评价橡胶材料的密封性能。

方法B:试验温度在高温和低温间连续交变，以使橡胶材料内部产生热应力。压缩作用力通过连续测量系统来测定。

试样应为圆柱状和环状两种类型。不同形状和尺寸的试样,所得结果不同，只有相同形状和尺寸的试样，其试验结果可以进行比较。

环状试样特别适用于液体环境中应力松弛的测定。

二、试验项目：
循环温度验。

三、试验设备：
恒温恒湿试验箱。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

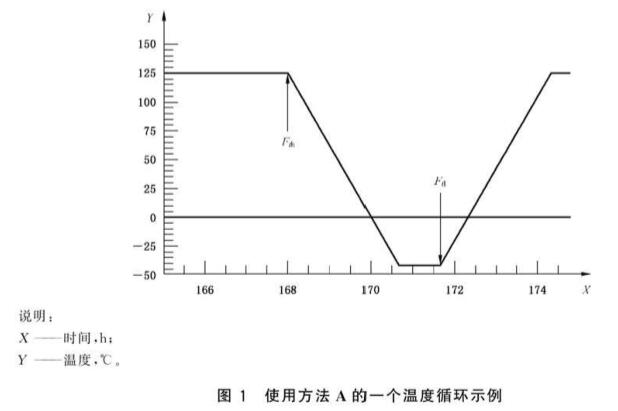

1.在方法A中，试样在高温下进行老化，每周一次将温度降至规定低温，在低温下测量剩余的压缩作用力。材料或产品的规范可规定试验温度以及每个温度下要求的最小剩余压缩作用力。图1是使用方法A的一个温度循环示例。

2.使压缩装置和试验箱的温度保持在试验选择的高温条件下。

3.当在液体中试验时，试样和压缩装置的工作面应用试验液体轻轻涂抹。当在气体中试验时，应涂抹较薄一层对橡胶不产生影响的润滑剂。

4.润滑之后立即按照ISO 23529规定在试验温度下调节试样，调节至少30 min。试验温度超过150 ℃时，根据ISO 23529的规定需要延长调节时间。

5.将预热好的试样放在已经预热的压缩装置里，或者把试样放在压缩装置里一起预热。在这两种情况下﹐在压缩前检查试验装置和试样是否达到试验温度是很重要的。必要时可适当增加预热时间。

6.在试验温度下﹐通过压缩装置将试样进行压缩，压缩率为25%±2%。如果试样不能压缩到25%±2%的压缩量，则使用15%±2%或更低的压缩量，分步压缩，每步压缩5%。压缩试样的过程应在30 s~120 s内完成，并在整个试验周期内保持这个压缩量。

7.在高温下，试样压缩30 min±1 min后，测量初始压缩作用力F0，并精确到测量值的1%。

8.168 h后，以1 ℃/min±0.5 ℃/min的速率降低温度到规定的低温。保持低温稳定1 h。然后以1 ℃/min±0.5 ℃/min的速率升高温度到规定的高温。每一周期结束后重复上一周期，直至试验结束。试样老化时间不包含降温时间和低温阶段时间，但升温时间包含在内。

9.连续测量压缩作用力F，测量间隔如下:开始的第一天每隔1 min进行测量，后续的第一周每隔10 min进行测量，剩余的试验期间每隔60 min进行测量。

这个标准的发布有助于评估硫化橡胶或热塑性橡胶在循环温度下的压缩应力松弛性能，这对于各种应用领域，如汽车制造、建筑和工程材料等都具有重要意义。
