1、测试装置

侧试装置系统由反应系筑和分析系统组成．

1.1、反应系统组成

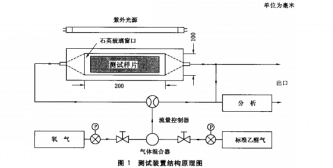

样品的光催化性能测试是在连续流动反应装置中进行．反应装置由反应气供应、光源、光催化反应器组成．由于反应物浓度很低，因此构成装置的材料*须满足低吸附性和抗紫外线的要求。测试装置原理图见图 l 所示。3立方米光催化材料检测舱

1.1.1反应气供应

反应气由标准乙醛气和氧气混合制得。3立方米光催化材料检测舱一定温度下，已知浓度的乙醛反应气以恒定流量连续通人反应器中。反应气的流量和乙醛浓度由气体质量控制器分别控制氧气和标准乙醛气实现，两种气体经混合器混合后进人反应器．其流量应控制在设计流量值的5%范围波动。 一般的，反应气的总流量控制在 100mL/min,乙醛的浓度控制在50mL/m³以下。

1.1.2、光催化反应器

光催化反应器是一全密闭的方型反应器，其内部装有 200 mm x 100 mm 大小、可调节高度的支撑块，侧试样片放置在支排块上。支撑块上方有一与其平行的光路窗口，反应器外部的萦外光通过此窗口用射到样片表面。通过调节支撑块的高度使得样片表面与窗口之间的距离大于5.0 mm 。反应气只能在样片表面和窗口之间通过。光路窗口材料可选用石英玻璃或翻玻璃．

1.1.3、光源

光源有两种，依据光催化材料测试要求而定。3立方米光催化材料检测舱当测试光催化材料的紫外光催化性能时，使用紫外光源。紫外光像由主波长为 365nm 、功率为 8W 的四只管状紫外灯提供．当测试光催化材料的室内光催化性能时，使用主波长为 400nm ~760nm 、功率8W的四只管状荧光灯。四只灯平行固定在光路窗口的上方，每只灯管的间距为 2cm ~3cm ．光在样品表面各点照度的测量用适合波长范围的光照度计侧量。侧试时，标识出样品表面的两条对角线，侧试每条对角线上相等间隔的5个点的光照强度，每点光照强度的平均值应为1mw/cm士 0.1mW /cm, 同时保证灯与样品最小距离不小于 5mm 。

照度计要求：λ320nm~400nm,λp=365nm ，精度5 % ，侧定范围：0.1μW /cm 一 199 mw /cm2。

注：当样品表面的光照强度低于要求时，适当调整灯管与样品表面的距离。当无法满足要求时，应更换灯管。

   我司有生产30立方米空气净化器环境测试仓及3立方米空气净化器性能测试仓及空气净化器风量测试台等，全面测试空气净化器的CADR值，甲醛去除率、臭氧去除率及菌类等等。这些是保障空气净化器性能测试的主要方法。环仪仪器现主要生产此类检测设备，更多详细资料请联系环仪咨.
