液冷板是新能源汽车热管理系统的重要组成部分，其气密性直接影响散热性能以及安全性。因此，液冷板的气密性检测尤为重要，下面，我们来看看如何对液冷板的气密性进行检测。

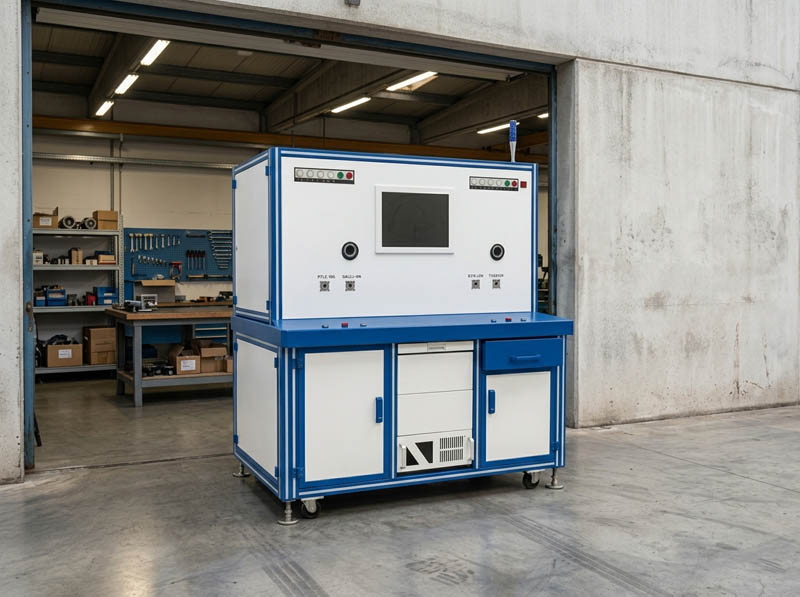

试验设备： 环仪仪器 真空充氮保压测试机

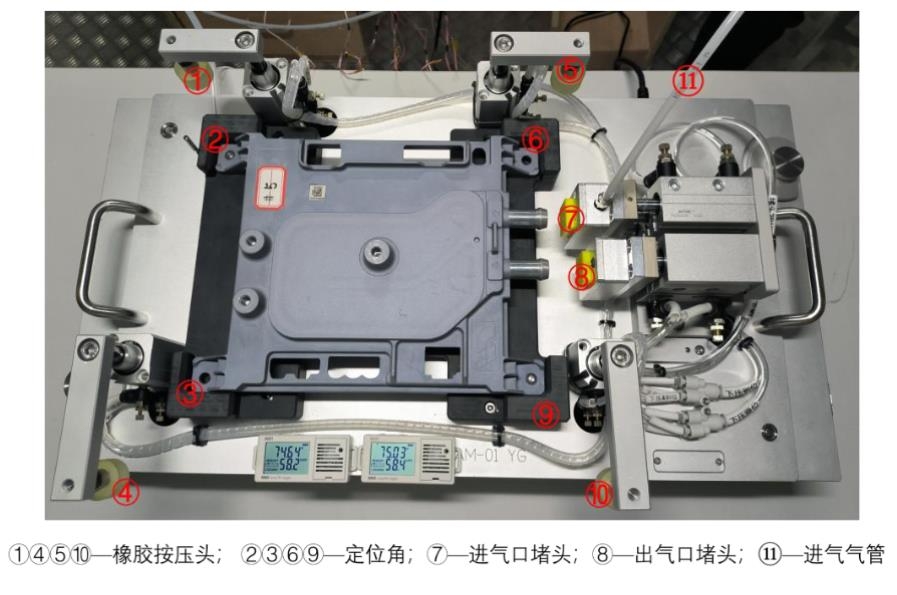

样品接线图：

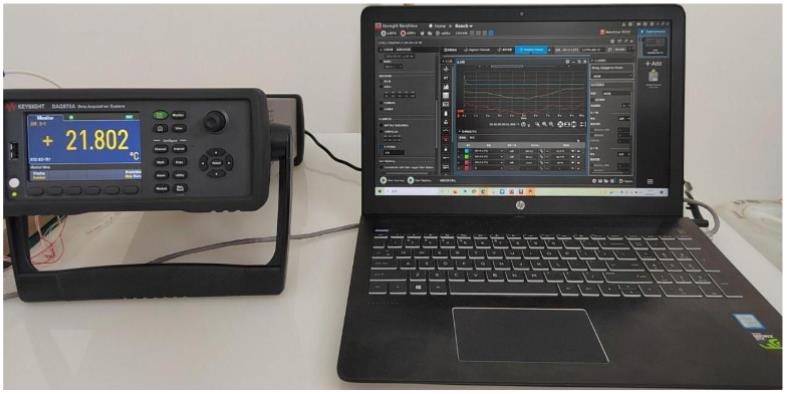

检测仪器：密性检测仪、数据采集仪

测试原理：

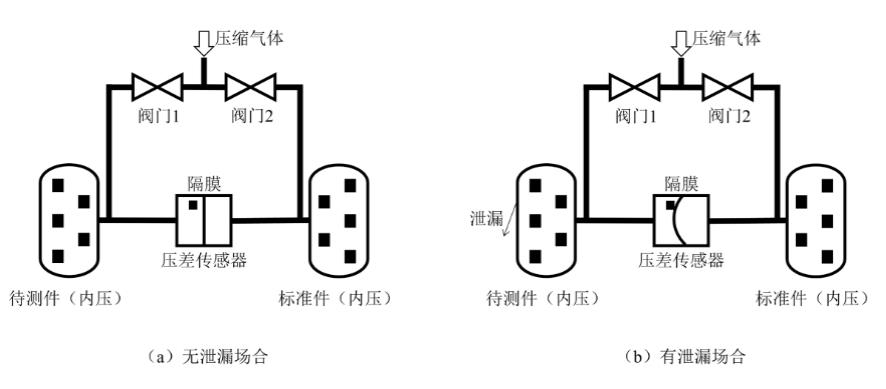

试验基于“压差法”，压差法是一种常用且高精度的气密性检测方法，其基本原理是通过对被测器件与标准件之间的气体压力差进行实时监测，以判断是否存在泄漏。其工作原理如下图所示。

测试步骤：

（1）工件放置

工件放置在测试机的对应位置，确保其摆放正确。随后，启动气动工作台，夹具会自动夹紧工件，确保其在测试过程中的稳定性和安全性。同时，两个高强度硅胶堵头在较大的气压作用下，会分别封堵工件的进出口，形成良好的密封环境，以防止外部空气进入或测试气体泄漏。

（2）气密性测试

在工件固定并密封完成后，真空充氮保压测试机向工件内部充入测试气体。测试系统采用“压差法”进行检测，气密仪实时监测内部压力变化，并通过对比标准件与待测工件之间的压差来评估待测工件的气密性。测试过程中数据采集仪对工件温度进行记录。

（3） 结果记录与复位

测试完成后，系统自动记录并存储测试结果。随后，通过复位气动工作台，使夹紧装置松开，同时排出工件内部残余气体，确保工件能够顺利取出，完成一次完整的实验循环。

以上就是真空充氮保压测试机对液冷板的气密检测，如有测试疑问，可以咨询环仪仪器相关技术人员。
