干式复合是将粘合剂涂布到一种基材上，通过干燥，挥发掉溶剂，再与另一种基材压合在一起。复合好的薄膜，需进行熟化。下面，我们来了解一下保护膜熟化处理室对干式复合薄膜熟化工艺的研究。

熟化设备：环仪仪器 保护膜熟化处理室

熟化原料：PA/PE 薄膜(0. 08mm)

熟化对薄膜剥离强度的影响：

1.熟化对薄膜剥离强度的影响

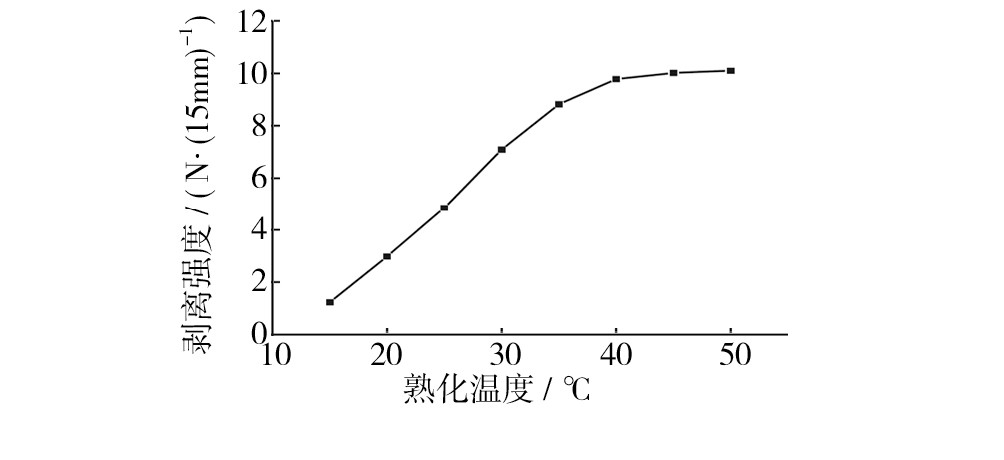

取PA/PE膜，分别在不同温度下熟化24h，得到熟化温度对薄膜剥离强度的影响见下图;

取PA/PE膜，分别在30℃和50℃下熟化不同时间，熟化时间对薄膜剥离强度的影响见下图。

从上述可以看出熟化时间相同时，随着熟化温度的升高，薄膜的剥离强度增加;熟化温度相同时，薄膜的剥离强度随着时间的推移逐渐增加，并且30℃下熟化40h，剥离强度趋于稳定，而50℃下熟化24h，剥离强度已基本达到最大值。

主要是因为在低温下聚氨酯粘合剂的交联反应速度较慢，不能将2层基材薄膜充分粘结，而在较高温度下，聚氨酯粘合剂的交联反应速度加快，使得剥离强度增加。熟化达到一定时间后，粘合剂已经充分固化，剥离强度变化微弱。

2. 熟化时间对摩擦系数的影响

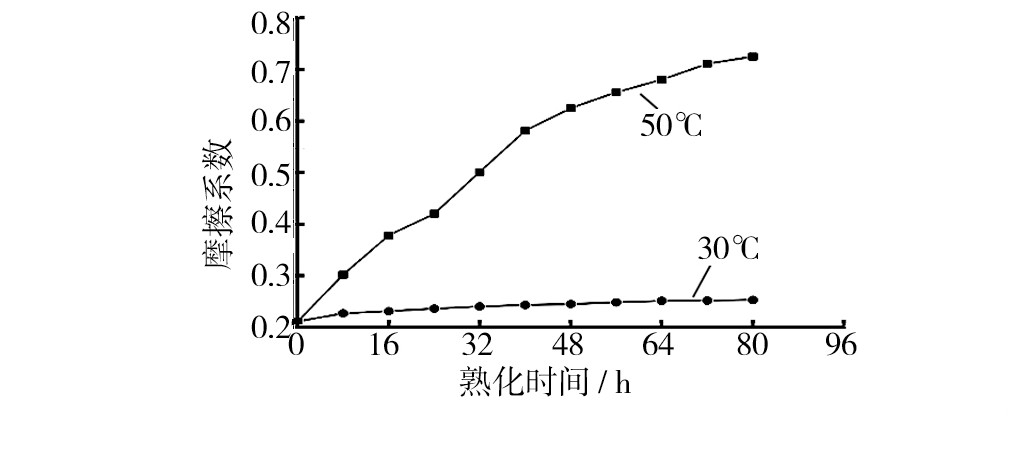

经熟化处理的薄膜测试其摩擦系数，分别得到熟化温度和熟化时间对薄膜摩擦系数的影响，见下图。

从图可见，随着温度的升高，薄膜的摩擦系数逐渐增加，高于45℃时增加迅速。这是因为增加聚乙烯层滑爽性的防粘连剂和滑爽剂箱被聚氨酯粘合剂吸收，并且随着温度的升高，吸收速度加快，使摩擦系数显著提高。同时从图4可见，在50℃下熟化20h左右，摩擦系数已达0.4，将会影响到薄膜的包装适性，因此熟化温度不能过高。

综合考虑薄膜的剥离强度和摩擦系数，确定PA/PE膜的熟化条件为:熟化温度40℃，熟化时间32h。在此条件下，实验得到薄膜的剥离强度9.95N/15mm，摩擦系数0.250，满足使用要求。

通过以上研究可以得出，熟化温度影响PA/PE薄膜剥离强度的主要因素，因此应严格控制熟化温度;最佳的熟化工艺为:温度40℃，时间32h。在此条件下，剥离强度9.95N/15mm，摩擦系数0.250。

如有保护膜熟化处理室的使用疑问，可以咨询环仪仪器相关技术人员。
