为了研究混合型塑胶跑道的VOC 成分、主要来源、释放规律，本文采用60 L小型环境舱模拟产品的实际释放状态，并探究其在不同温度条件下的 VOC 释放规律，以期为产品环保性能提升提供理论指导，指导企业进行合理的生产。

混合型塑胶跑道挥发性有机化合物的试验分析：

试验设备：环仪仪器 2桶60L小型环境舱

检测仪器：热解析脱附系统、气相色谱质谱联用仪、恒流空气采样泵、恒流空气采样泵、Tenax - TA 采样管

试验方案及过程：

成品衰减测试：参考 GB 36246-2018《中小学合成材料面层运动场地》，将样品裁剪为 12 cm × 20 cm，使用不含挥发性有机物的铝箔将其背面和四周进行包裹密封，在空气流速0.1 ~0.3 m/ s，换气率1 次/ h 的条件下进行测试，测试温度分别为(23±2)、(40±2)、(60±2) ℃，在一定时间时采集60L小型环境舱内气体。

试验结果分析：

下图为不同温度下，混合型跑道成品中 TVOC 释放规律。

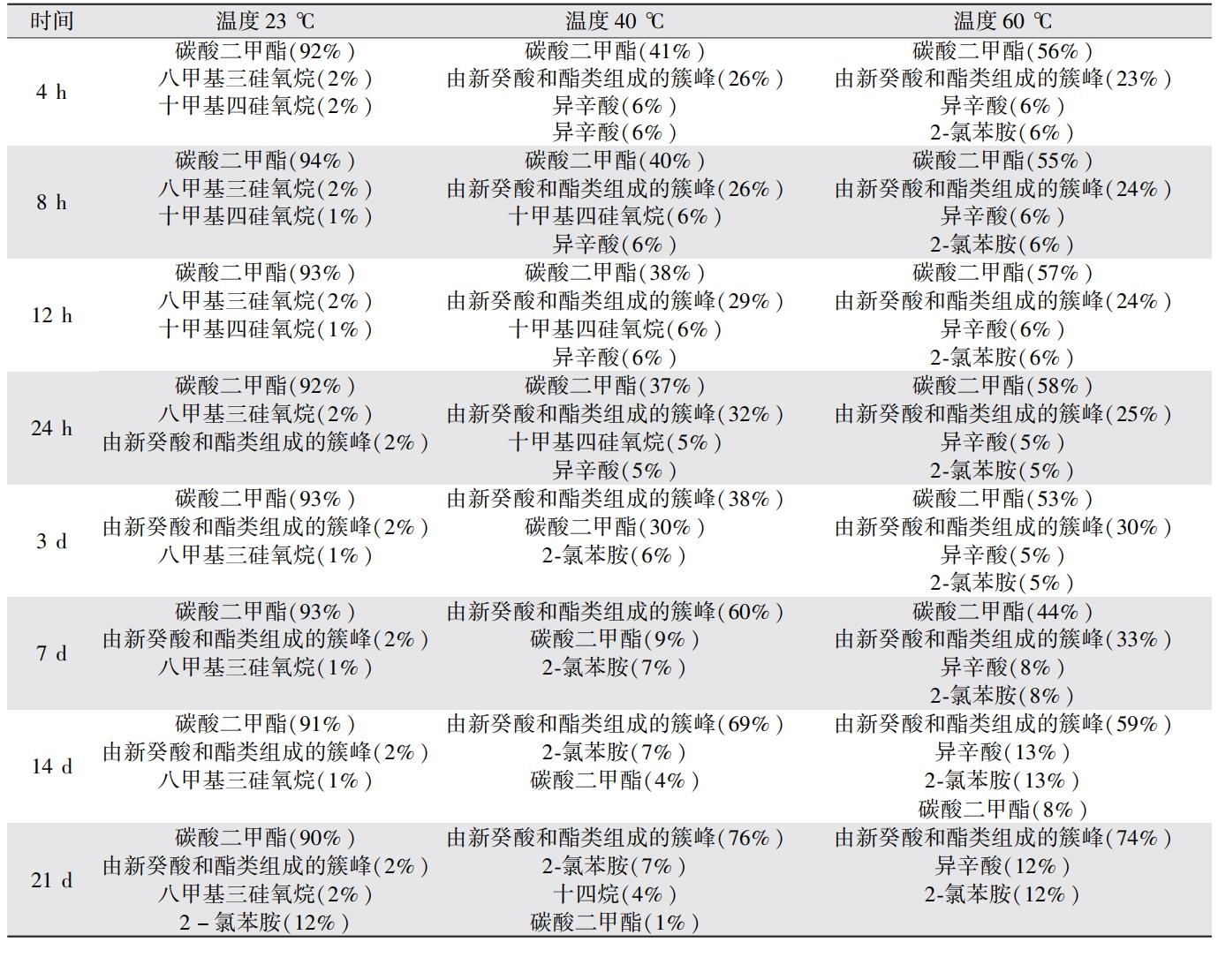

对应的主要释放物质及其在 TVOC中的占比见下表。

1.从上述结果可以看出，23 ℃时混合型跑道样品中的TVOC 释放量先升高后下降，在 12 h 处达到峰值，且低沸点物质———碳酸二甲酯在 21 d 中始终占据90% 左右。

2.当温度升高到 40 ℃ 和 60 ℃ 时，样品中的 TVOC 释放量随时间延长逐渐降低，14 d 后逐渐趋于稳定，且温度越高，前期释放速率下降越快。

3.同时，升高温度未改变样品中的主要释放物质种类，只是改变了其释放占比，温度升高，碳酸二甲酯释放占比逐渐降低，21 d 后基本可从样品中挥发完全，而由新癸酸和酯类组成的簇峰、异辛酸等高沸点物质占比逐渐升高。

4.此外，通过比对跑道产品在不同温度条件下的释放，发现温度的变化和 TVOC 释放增加量有一定的倍数关系。

试验结论：

1.混合型塑胶跑道成品 TVOC 释放量随时间延长均呈降低趋势，且环境温度越高初始 TVOC 释放量越大，在 14 d 后基本保持稳定

2.高温可加快挥发性有机物释放速率，促进中高沸点物质释放;且当跑道产品所处的环境温度每升高 10 ℃，TVOC 释放量相应增加 2.45 至 2.65 倍。 通过此规律，可预估在不同温度下跑道产品的 TVOC 释放量，对实际应用具有指导作用。

如有2桶60L小型环境舱的试验疑问，可以咨询环仪仪器相关技术人员。
