根据《EN 14129:2024 液化石油气设备及配件 液化石油气压力容器用泄压阀》标准的要求，安全阀按照标准规定的循环程序对样品进行加速老化试验，从而评估产品在长期户外环境中的可靠性和耐候性能。下面，我们来看看安全阀的高低温紫外老化方法。

试验设备：环仪仪器 安全阀高低温紫外试验机

参考标准：EN 14129:2024 液化石油气设备及配件 液化石油气压力容器用泄压阀

试验循环过程

老化试验按照24小时循环程序进行，每个循环包含14个阶段，各阶段环境条件如下。

阶段1（0–10 min）

条件：

温度：20 ℃

湿度：96 %RH

紫外：关闭

用于试验初始稳定阶段。

阶段2（10–50 min）

条件：

温度：20 ℃ → -20 ℃

降温速率：1 ℃/min

湿度：96 % → 0 %

模拟环境快速降温和空气干燥过程。

阶段3（50–90 min）

条件：

温度：-20 ℃

湿度：0 %

模拟寒冷干燥环境。

阶段4（90–127.5 min）

条件：

温度：?20 ℃ → 55 ℃

升温速率：+2 ℃/min

湿度：0 % → 95 %

模拟快速升温和湿度增加。

阶段5（127.5–187.5 min）

条件：

温度：55 ℃

湿度：95 %

模拟高温高湿环境。

阶段6（187.5–190 min）

条件：

温度：55 ℃ → 60 ℃

升温速率：+2 ℃/min

湿度：95 % → 40 %

阶段7（190–250 min）

条件：

温度：60 ℃

湿度：40 %

紫外辐射：65 W/m²

模拟高温紫外辐射环境。

阶段8（250–290 min）

条件：

温度：60 ℃ → 20 ℃

降温速率：1 ℃/min

湿度：40 % → 96 %。

阶段9（290–300 min）

条件：

温度：20 ℃

湿度：96 %。

阶段10（300–340 min）

条件：

温度：20 ℃ → -20 ℃

湿度：96 % → 0 %。

阶段11（340–380 min）

条件：

温度：-20 ℃

湿度：0 %。

阶段12（380–420 min）

条件：

温度：-20 ℃ → 60 ℃

升温速率：+2 ℃/min

湿度：0 % → 40 %。

阶段13（420–1400 min）

条件：

温度：60 ℃

湿度：40 %

紫外辐射：65 W/m²

该阶段为主要紫外老化阶段。

阶段14（1400–1440 min）

条件：

温度：60 ℃ → 20 ℃

湿度：40 % → 96 %

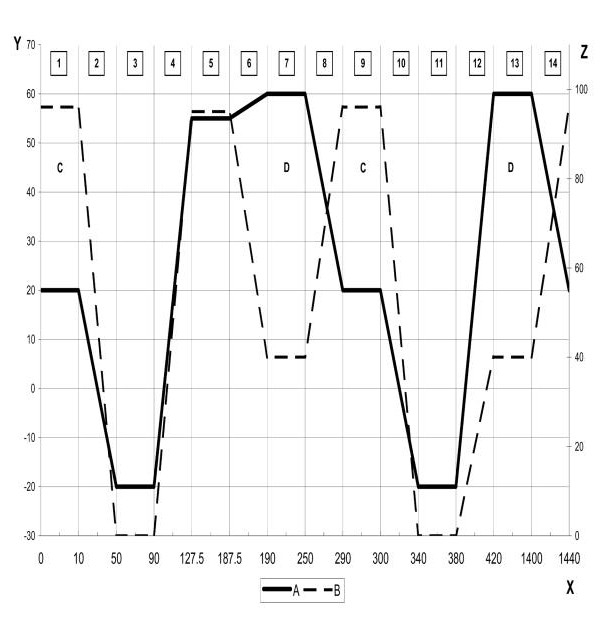

至此完成一个24小时循环。具体运行图见下图。

X--时间（min）

B--湿度

Y--温度(℃)

C--降雨量

Z--湿度（%)

D--紫外线

A--温度

试验结束后应对试样进行检查，包括：外观变化（变色、裂纹、粉化等）、密封性能变化、结构完整性、功能性能变化等。

以上就是安全阀的高低温紫外老化试验，如有试验疑问，可以咨询环仪仪器相关技术人员。
