砂尘对被试品的主要影响是磨损和侵蚀作用，如卡住、阻塞、导热或散热减弱、静电效应等引发的故障为卡住、磨损增加、电器过热故障等。然而，在砂尘试验中的影响要素有很多，下面， 带大家来了解一下。

沙尘试验要素分析：

试验设备：环仪仪器 吹沙环境模拟舱

1.砂/尘颗粒直径

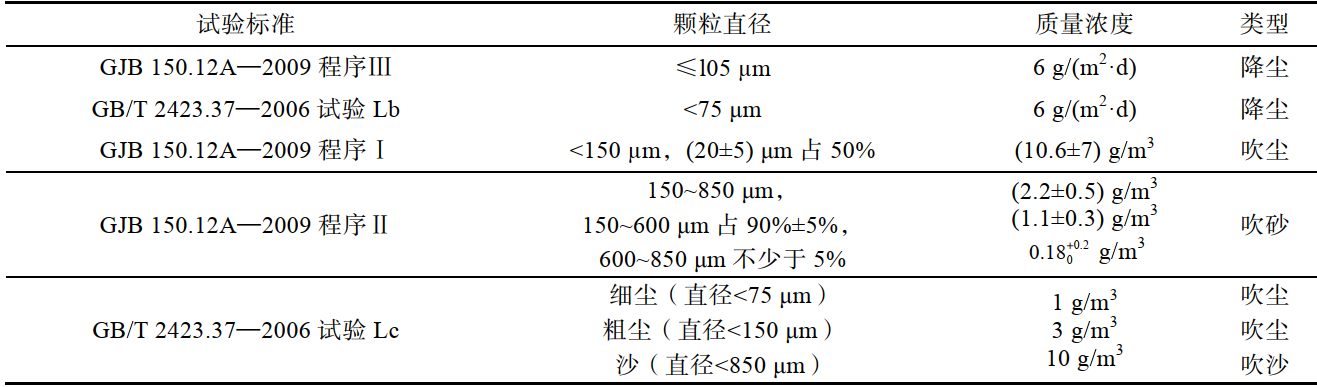

在砂尘试验方法的标准中，对砂和尘的颗粒直径和浓度都提出了明确要求，见下表。

2.砂尘浓度

目前国内标准中尚无“砂尘试验箱技术条件”相关试验标准， 试验方法中对此指标也没有提出明确要求。但是，在 JJF 18-2012 沙尘试验设备校准规范中，“砂尘浓度” 以试验箱内与温度校准布点相同位置的9 点（容积≤2 m³，＜0.05 m³可减少）或 15 点（容积＞2 m³，＞50 m³可增加）砂尘浓度的平均值作为试验箱沙尘浓度测量值的校准值。

3.风速

风的主要作用是模拟自然环境中的空气流动， 并为尘、砂提供稳定的试验条件。GJB 150.12A-2009中对吹尘风速的要求：保持试验条件所需的 1.5 m/s的最低风速，以及 8.9 m/s 的典型沙漠风的较高速度。GJB 150.12A-2009 中对吹砂风速的要求：除装备在现场使用中有更大的风速外，否则吹砂的风速应为18~29 m/s，保证砂粒以 18~29 m/s 的速度碰撞试件。为了使砂粒达到此速度， 要使砂注入口到试件保持大约 3 m 的距离。

4.温度：

GJB 150.12A-2009中，降尘试验的温度为(23±2)℃。RTCA/DO-160G 则在吹砂、吹尘试验中明确了(25±2)、(55±2) ℃ 前后 2 个阶段，兼顾了不同材质的试品在室温和高温条件下磨损特性的差异。

5.湿度：

由于相对湿度过高可能造成尘粒结块，在 GJB150.12A-2009中规定，吹尘、吹砂、降尘的相对湿度不超过 30%。

以上就是砂尘试验的试验要素分析，如有试验疑问，可以咨询环仪仪器相关技术人员。
