在钻井过程中，PDC钻头的工作条件非常恶劣，导致复合片失效的形式主要有钻头收到较大的冲击载荷导致冲击而出现的断齿、崩齿等宏观破裂和井底温度过高导致复合片的耐磨性降低使PDC复合片的出现热磨损。

为了改善PDC钻头的韧性，需要进行深冷处理，下面，我们来看看如何使用在线深冷处理炉对pdc复合片进行深冷处理。

试验设备：环仪仪器 在线深冷处理炉

深冷处理技术的机理：利用液氮等冷媒作为冷却介质、对将材料冷却到远低于室温的某一温度(-100~-196℃)，从而达到改善材料性能的目的。

处理步骤：

(1)将室温下的PDC复合片放到入深冷处理炉中；

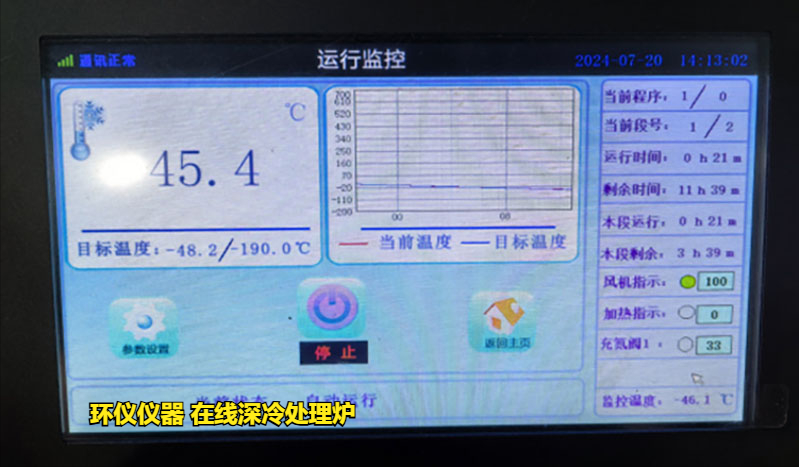

(2)开启深冷处理炉，通入液氮，通过温度控制使深冷处理炉中的温度以-3~-5℃/min速率降低到-30℃；温度达到-30℃以-1~-2℃/min的速度降低到-120℃；温度达到-120℃后再以-0.1~-0.5℃/min的速率将温度降低到-196℃；

(3)在温度-196℃的条件下保温16～24h；

(4)然后以0.1~0.5℃/min的速度将温度升高到-120℃，再以1~2℃/min的速度降低到-30℃，最后以3~5℃/min速率降低到室温；

(5)重复上述操作，即完成PDC复合片的深冷处理。

处理结果验证：

将经过深冷处理的PDC和未经处理的PDC复合片分别利用JB-T3235-1999的人造金刚石烧结体磨耗比测试方法进行砂轮与PDC复合片的磨耗比测试，测试得到磨耗比分别为3380000和4800000。测试结果表明，经深冷处理的PDC复合片的磨耗比相对于未经深冷处理的PDC复合片降低42％。

以上就是在线深冷处理炉对pdc复合片的处理方法，如有疑问，可以咨询环仪仪器相关技术人员。
