液压软管总成是比较重要的不易维修的液压附件，其性能的好坏直接影响着液压系统的可靠性。根据相关标准要求，液压软管总成需要进行耐压爆破试验，下面，我们来了解一下相关试验方法。

耐压爆破试验方法：

试验设备：环仪仪器 流体输送管耐压爆破试验系统

试验样品：选择一批通径为Φ10mm、长度为 805mm 的最大工作压力为 28MPa 的聚四氟乙烯软管总成进行耐压和爆破试验

试验要求：见下表

试验步骤：

(1)检查气源、电源是否正常，试验介质是否足够，仪表是否正常。

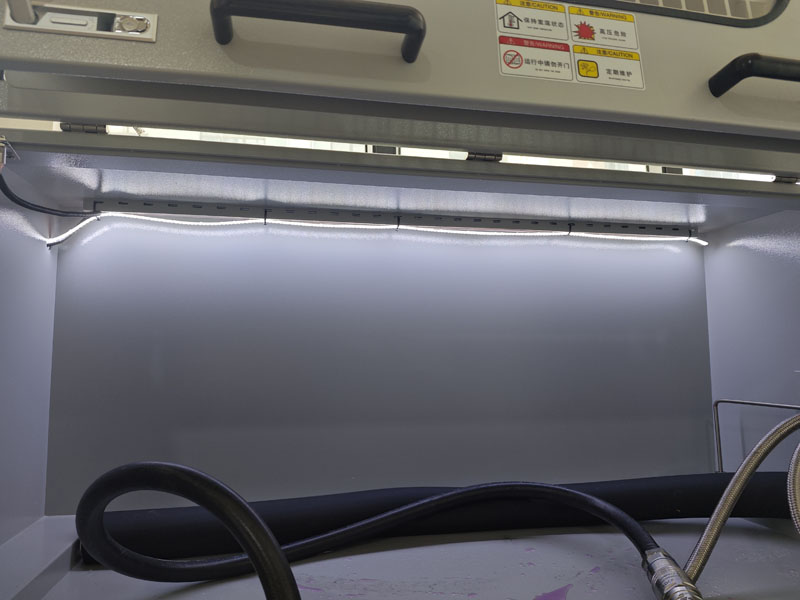

(2)将聚四氟乙烯软管总成连接到试验工装上。

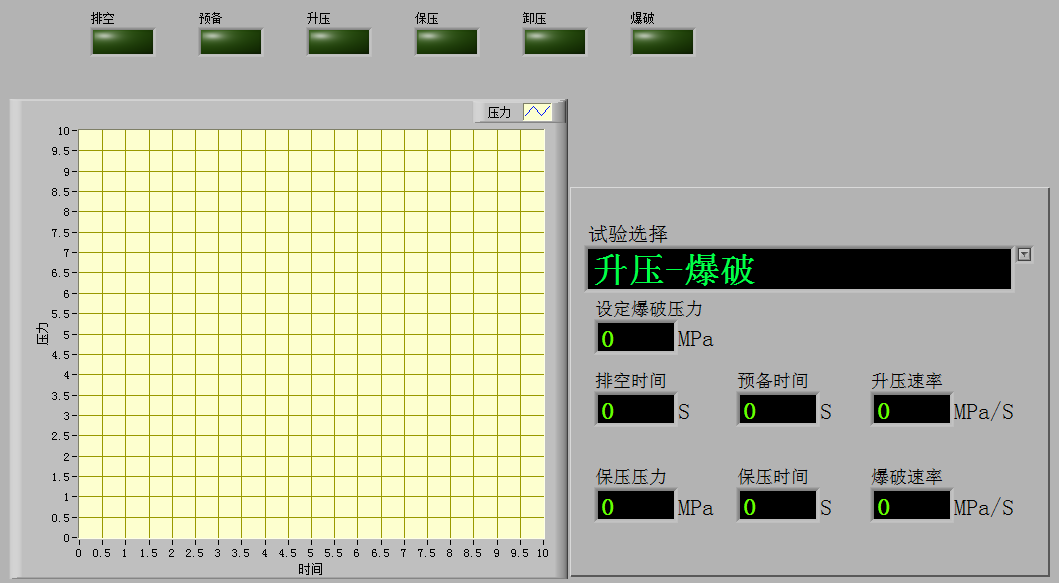

(3)开启计算机，在测试程序上选择耐压试验和爆破试验，如下图所示。

(4)进行升压-保压-泄压(耐压试验)和升压-爆破试验(爆破试验)。

(5)进行耐压试验时要注意观察保压期间软管是否有漏的现象；进行爆破试验时电脑自动记录爆破压力值。

(6)试验结束后，拆下软管、关闭电脑、气源和电源。

试验结果数据：

耐压试验：在设定的保压时间 60s 内， 5 根聚四氟乙烯软管总成都未出现泄漏等故障现象，耐压性达到了设计要求。

爆破试验：12 根软管总成的爆破压力值(MPa)分别为 104、 106、 113、 121、 124、132、 138、 143、 145、 159、 166、 178。

以上就是液压软管的耐压爆破试验过程，如果试验疑问，可以咨询环仪仪器相关技术人员。
