推荐产品

常见问题

正确操作和维护测试室对于确保测试按计划完成、延长设备的使用

恒温恒湿试验箱是用于模拟各种环境条件下的材料或产品性能的设

低温雨雪冰冻环境是一种常见的极端天气事件，它通常发生在冬季

当前位置：首页 > 新闻资讯 > 技术文献 技术文献

文章出处：原创编辑：admin 发表时间：2025-08-20

在海洋油气田开发过程中，海洋复合柔性软管的应用越来越广泛。为了测量管道的爆破压力，根据 API Recommended Practice 17B 规范要求，软管设计完成后，需要对软管的各项参数进行原型试验，爆破试验就是其中一项，下面，我们使用海洋复合软管爆破测试台，对其进行爆破试验验证。

海洋软管的爆破试验验证：

试验设备：环仪仪器海洋复合软管爆破测试台

海洋复合软管爆破测试台对软管的爆破试验(图1)

试验依据：

API Recommended Practice 17B

GB/T 5563-2013 橡胶和塑料软管及软管组合件静液压试验方法

试验设计：

软管设计压力为 6.2 MPa，静液压测试压力为设计压力的1.5 倍（9.3 MPa）。爆破压力应不小于 24.76 MPa。试验件（不含接头）长度选取 2 m，试压介质为水。

试验过程：

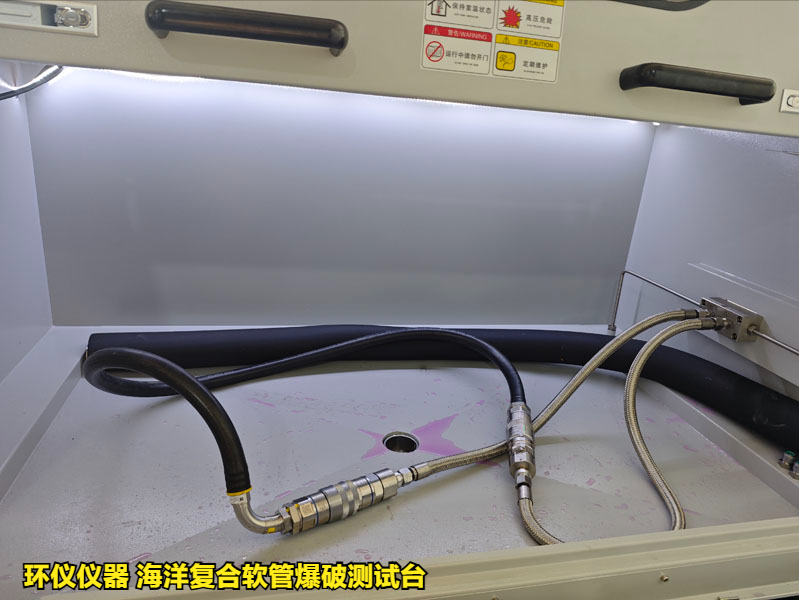

爆破试验前 50% 检验压力的升压速率最大不超过 1%/s，剩余 50% 检验压力的升压速率最大不超过 50%/min，连续升压至其爆破；同时接头失效或增强铠装层从接头拉脱等情况不应发生，连接方法见下图。

海洋复合软管爆破测试台对软管的爆破试验(图2)

试验结果：

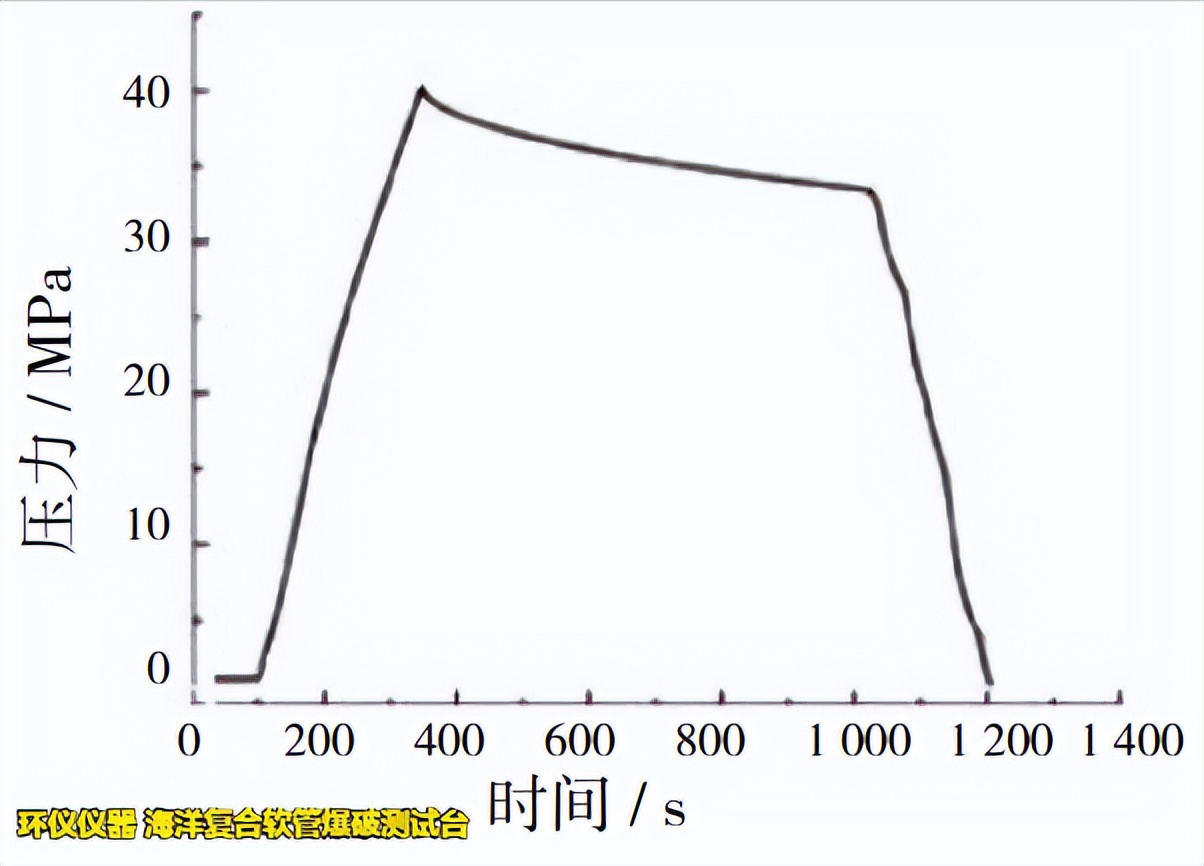

软管最大压力可达 40.161 MPa，保压时间为 20 min，试验期间无压力突降现象，管道未损坏，符合验收标准，时间 - 压力曲线如下图所示。

海洋复合软管爆破测试台对软管的爆破试验(图3)

以上就是海洋软管的爆破试验过程，如有试验疑问，可以咨询环仪仪器相关技术人员。

最新文章显示
