NB/T 42005-2013 高压交流电机定子线圈对地绝缘电热老化试验方法规定了额定电压为4kV和27kV的高压交流电机成型定子线圈对地绝缘电热老化试验的设备、试品、程序、温度和电压。该标准适用于交流发电机、同步调相机和交流电动机定子线圈对地绝缘的电热老化试验。

一、范围：
本标准规定了额定电压为4kV~27kV的高压交流电机成型定子线圈对地绝缘电热老化试验的设备、试品、程序、温度和电压。

本标准适用于交流发电机、同步调相机和交流电动机定子线圈对地绝缘的电热老化试验。

二、试验项目：
老化烘箱。

三、试验设备：

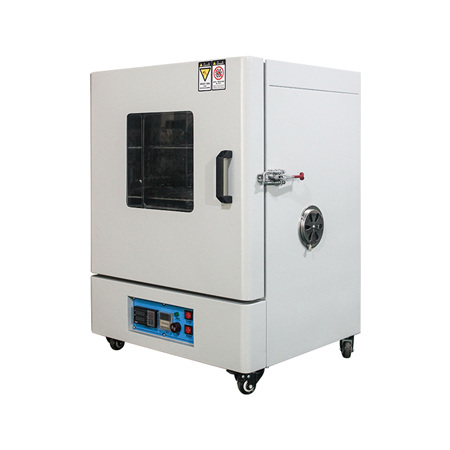

高温烘箱。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

1.将试品平行、等距地放置在老化烘箱内，并用瓷瓶或者绝缘垫块支撑试品，保证试品在试验过程中不受其他应力的影响;试品与箱壁间应留有足够的空间，以保证电热老化试验在安全的条件下进行。

2.试品导体接高电压，锡（铝）箔或者裸铜绞线电极接地。

3.关闭箱门，设置试验温度，启动老化烘箱。

4.待试品达到规定温度后，接通高压电源，升高电压至规定值，开始计时。

失效位置和验证

当对地绝缘击穿时表示试品失效，这将触发过流检测系统断开流向高压源的电流。可通过从0值起重新升压来确定试品是否失效。当试品失效时，将无法施加全值试验电压，最好对失效位置进行定位。当重新施加电压时，经常可见失效部位的电弧放电或者升温现象。在已经确认试品失效后，应将失效试品去除，并对剩余部分继续进行试验。
