NB/T 42105-2016《高压交流气体绝缘金属封闭开关设备用盆式绝缘子》是中国国家能源局发布的一项关于高压交流气体绝缘金属封闭开关设备用盆式绝缘子的标准。

该标准规定了高压交流气体绝缘金属封闭开关设备用盆式绝缘子的术语和定义、分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。

一、范围：
本标准规定了盆式绝缘子的定义、使用条件、额定值、设计与结构、型式试验、出厂试验以及标识、包装、运输、储存等方面的通用要求。

本标准适用于额定电压72.5kV及以上、额定频率60Hz及以下的高压交流气体绝缘金属封闭开关设备（简称开关设备）中使用的盆式绝缘子，包括承压的和不承压的盆式绝缘子（简称绝缘子)。

额定电压3.6kV～40.5kV、额定频率60Hz 及以下的交流金属封闭开关设备的充气隔室中使用的绝缘子，包括承压的和不承压的也包含在本标准的范围内。

注1:空气绝缘的交流金属封闭开关设备中使用的绝缘子可参照本标准。
注2:高压交流开X设备中使用的支持绝缘子也可参照本标准。

二、试验项目：
运输振动试验、热性能试验、热稳定性试验等。

三、试验设备：
模拟运输振动台、高低温试验箱等。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

热性能试验:

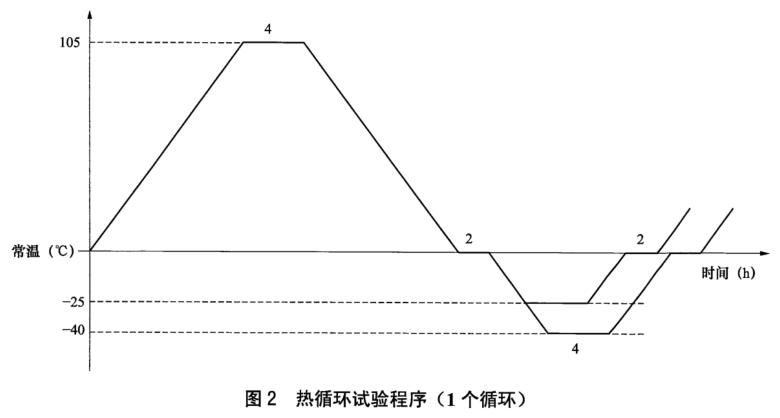

热性能试验的目的是检查绝缘子在温度交变环境中的耐受能力，每种类型的绝缘子应通过5个试品进行10个热循环来验证，热循环如图2所示。

按照产品技术规范的要求，最低温度分为:一25℃±3℃或-40℃士3℃，最高温为105℃，且升降温速率均为10℃/h，最高、最低温均保持4h，20℃保持2h，共10个周期。

给出的热循环时间是最短时间，如果没有达到最终的稳定温度时应予以延长。

试验程序结束后，所有的绝缘子均应恢复其设计性能，且不发生裂纹、剥离等。经过热性能试验后的绝缘子，按表8的试验序号14～20进行，以确认绝缘子内部和嵌件结合面有无裂缝。
