《NB/T 31137-2018 海上用风力发电设备关键部件环境耐久性评价：结构件》是中国国家能源局发布的一项能源行业标准，适用于海上用风力发电设备的结构件的环境耐久性评价。

一、范围：
本标准规定了海上用风力发电设备导管架、塔筒、机架、紧固件、轮毂等金属结构件，以及叶片、机舱罩和整流罩等非金属（玻璃钢）结构件的耐久性试验和评价。
本标准适用于海上用风力发电设备设计、制造、质量验收等过程。

二、试验项目：
动态循环腐蚀耐久性试验、耐盐雾试验、耐雨蚀试验、耐霉菌试验等。

三、试验设备：
紫外老化试验箱、盐雾试验箱、低温试验箱、淋雨试验箱、霉菌试验箱等。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

耐雨蚀试验：

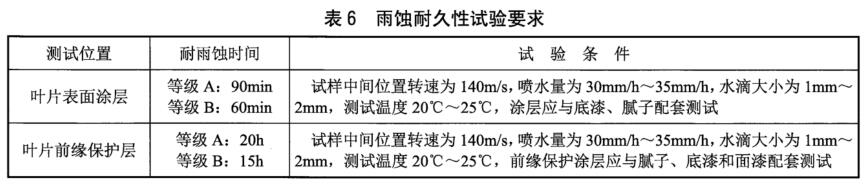

试验按照ASTM G73-10的规定进行，准备好试验样品，不包装。试验设备采用ASTM G73-10要求的悬臂式(水平旋转式）装置，试样长22cm，基材为环氧玻璃钢材料，将试样固定在设备的旋转臂装置上，在表6规定的试验条件下进行试验。每间隔一段时间（对于表面涂层，一般为10min~15min，前缘保护涂层一般为0.5h）暂停试验，取出试样，仔细观察试样中间位置表面涂层的破坏情况。当试样中间位置刚刚出现涂层破坏迹象时，应立即停止试验，记录相邻的涂层无任何破坏的时间段为耐雨蚀时间。

动态循环腐蚀耐久性试验：

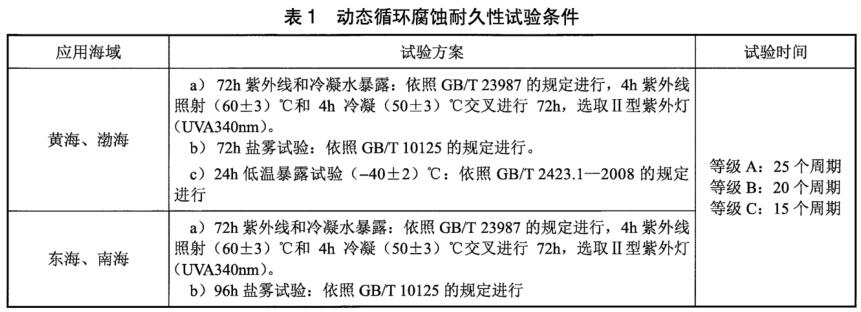

按照表1所述试验条件开展试验，对于表面具有有机涂层的试验样板，在每一个待测的试验样品涂层上划一条完全划透涂层露出金属底材的加速线，加速线应该有50mm长、2mm 宽，距离两边长边12.5mm和一边短边25mm。试验后，按相关规范要求进行样品检查。

该标准的实施旨在提高海上用风力发电设备结构件的环境耐久性能，保证其长期稳定运行，提高风力发电设备的安全性和可靠性。同时，该标准也为结构件的环境耐久性评价提供了统一的标准依据，有助于规范行业秩序，提高行业的整体水平。
