《NB/T 10440-2020 风力发电机定子绕组绝缘结构评定规程 耐湿热性》是由中华人民共和国能源部发布的标准，主要规范了风力发电机定子绕组绝缘结构在湿热条件下的耐湿热性评定规程。

一、范围：
本文件规定了风力发电机定子绕组绝缘结构耐湿热性评定规程，包括机械振动、湿热、高低温的循环试验方法。

本文件适用于直驱风力发电机定子绕组耐湿热性绝缘结构的评定，其他类型风力发电机定子绕组绝缘结构耐湿热性评定也可参考本文件。

二、试验项目：
机械振动试验、温度湿度循环试验等。

三、试验设备：
恒温恒湿试验箱、振动试验机等。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

温度湿度循环试验每周期含6次24h温度/湿度循环。单次24h温度/湿度循环过程描述如下:

a)每24h循环开始时，试验箱的温度应控制为20 ℃±2℃，相对湿度为（93±3）%。
b)试验箱的温度在1.5 h~2.5 h内连续升温至60 ℃±2 ℃。在此期间内相对湿度应保持在(93±3)%。
c)试验箱的温度和相对湿度分别保持为60 ℃±2℃和(93土3）%，直到循环试验开始后5 h 止。

d)试验箱温度在1.5 h~2.5 h内降至20 ℃±2 ℃。在此期间内相对湿度应保持在80%~96%。

e)自循环开始7.5 h起，试验箱温度在1.5 h~2.5 h内，连续升温至60 ℃±2℃。在此期间内相对湿度应保持在（93±3）%。
f)试验箱的温度和相对湿度分别保持为60 ℃±2℃和(93±3）%，直到循环试验开始后12.5 h 止。

g)试验箱温度在1.5 h~2.5 h 内降至20 ℃±2 ℃。在此期间内相对湿度应保持在80%~96%。

h)完成步骤a）~g)后，试验箱继续稳定保持温度为20 ℃±2 ℃，相对湿度为(93士3）%，持续时间为1 h。
i)从循环开始后16 h起，试验箱温度开始降低，并在2 h~3 h内降到-40 ℃士2 ℃。从此阶段起，在整个低温分循环期间对相对湿度不做要求。
j)从循环开始后19h起，试验箱温度应保持为-40 ℃士2 ℃，持续时间为 1 h。
k)从循环开始后20h起，试验箱开始升温，并在循环开始2h~3 h内升至20 ℃±2 ℃。

I)从循环开始23h起，试验箱温度应保持为20 ℃±2℃，并开始加湿，相对湿度为(93±3)%直到24 h循环结束。

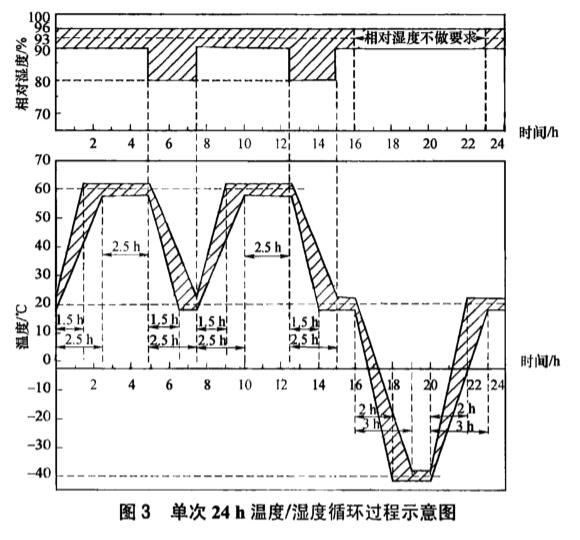

单次24 h温度/湿度循环过程示意图见图3。

通过遵循《NB/T 10440-2020 风力发电机定子绕组绝缘结构评定规程 耐湿热性》，可以确保风力发电机定子绕组绝缘结构的耐湿热性能符合相关要求，提高风力发电机的可靠性和稳定性，保障风力发电系统的正常运行。
