《GB/T 41767-2022 聚合物基复合材料吸湿性能及平衡状态调节试验方法》是中国国家标准，规定了聚合物基复合材料的吸湿性能和平衡状态调节试验方法。这些材料通常用于各种工程应用，包括航空航天、汽车制造和建筑等。

一、范围：
本文件规定了测定聚合物基复合材料吸湿性能及平衡状态调节的试验装置、试样、试验条件、试验步骤、试验结果计算和试验报告。

本文件适用于聚合物基复合材料力学试验前的吸湿平衡状态调节、测定平衡吸湿量和湿扩散系数。

二、试验项目：
吸湿性能及平衡状态调节试验。

三、试验设备：
电热鼓风干燥箱、恒温恒湿试验箱。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

烘干试样(脱湿)

将试样放人已设定好温度的电热鼓风干燥箱内，每隔7d±0.5 d将试样取出并放入干燥皿中，冷却至室温后取出试样，用天平称量试样质量，记录试样质量和烘干时间，烘干时间应不计称量时间。然后将试样放回电热鼓风干燥箱内继续烘干。每次称量过程不应超过30 min。

吸湿过程
将试样放入已设定好温度和湿度的恒温恒湿箱中。每隔24 h±1 h将试样取出(测定吸湿性能)或7 d±0.5 d将试样取出(吸湿平衡状态调节)，放入含有潮湿脱脂棉的塑料密封袋内冷却至室温，然后从密封袋中取出试样，用滤纸或脱脂棉拭去试样表面的水分后，立即用天平称量并记录试样质量和吸湿时间，吸湿时间应不计称量时间。每次称量过程不应超过30 min，从密封袋取出试样并称量的时间不应超过5 min。

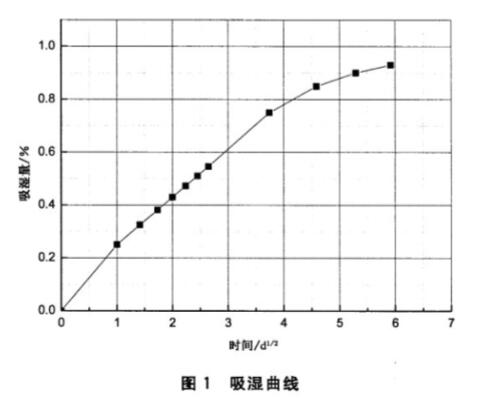

每次称量后，在以吸湿量为纵坐标，吸湿时间的平方根为横坐标的直角坐标系中绘制每个试样的数据点曲线，如图1所示。

这一标准的目的是确保对聚合物基复合材料的吸湿性能和平衡状态调节进行可重复的测定，以便制造商和用户了解这些材料的性能特征，以确保其在不同环境条件下的可靠性。GB/T 41767-2022为聚合物基复合材料吸湿性能及平衡状态调节试验提供了具体的测试方法和参考依据，有助于评估材料的性能和质量。
