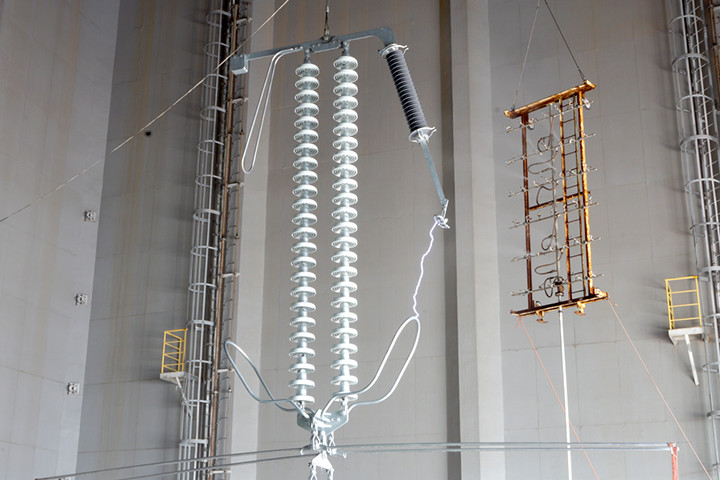

交直流系统人工闪络气候室主要用于测试电力系统的闪络试验，通过闪络试验，可以了解了交、直流系统用高压绝缘子的闪络或耐受特性。

下面，我们了解一下闪络试验的方法。

交直流绝缘子闪络试验方法：

试验设备：环仪仪器 交直流电路闪络试验人工气候室

绝缘子要求：带电或不带电

试验类型：带电覆冰闪络、不带电覆冰闪络

试验标准：DL/T 1244-2021 交、直流系统用高压绝缘子人工覆冰闪络试验方法

主要过程：

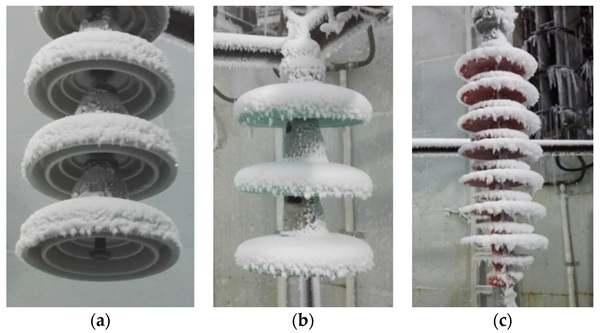

1.预覆冰：采用人工的方式，对绝缘子上表面喷淋适量的水，使绝缘子上表面形成一层薄冰。

2.带电喷淋覆冰：喷淋测量方法及装置按照GB/T 16927.1的规定进行。

风速范围为0 m/s~12 m/s，偏差应小于10%。

喷淋水角度从上往下和垂直方向呈45°±10°角度，也可采用现场淋雨方向。

3.硬化过程：维持环境温度，并保持施加的电压，直至硬化过程完成。硬化时间不应小于30 min，这个阶段泄漏电流应始终小于10 mA。保持施加电压不变。

4.融冰阶段：在维持试验电压的状态下启动融冰装置。应尽量避免由升温措施不当造成的异常风和绝缘子凝露等现象。绝缘子周围温度逐渐上升，对覆冰绝缘子进行融冰，直至冰层融化。起初的温升速度可不进行控制，当环境温度升至-2℃后，温度上升速度控制为2℃/h~3 ℃/h。

在整个融冰的过程中，辅助测量温度和相对湿度。

在融冰过程中，收集绝缘子表面冰层融化时滴落的融冰水，测量其温度，然后按要求测量融冰水电导率。

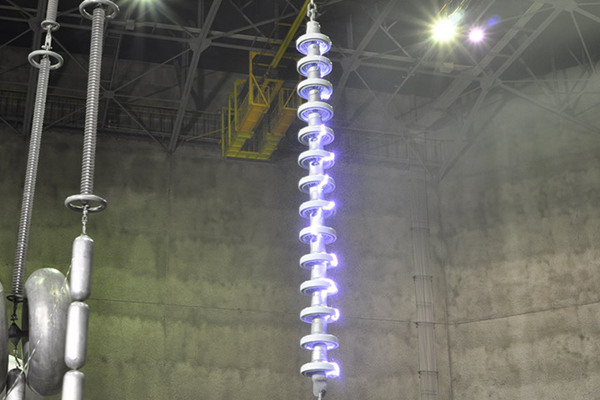

5.闪络或耐受试验阶段：当绝缘子发生贯穿性放电时，认为发生了试品闪络。

从环境温度升至-2℃起，若2h内试品未发生闪络，或绝缘子间桥接的冰块大量脱落，认为试品耐受。

任何覆冰的绝缘子只进行一次闪络或耐受试验。

6.试验完成：在试验过程实时记录桥接严重程度。当桥接严重程度S稳定在某个数值范围内后，保持覆冰条件不变继续试验，若持续之前覆冰试验所用时间后未发生闪络，认为耐受，该次试验结束。
