为了让大家更好地了解覆冰试验的过程，“环仪仪器”特咨询相关客户，向用户了解绝缘子覆雪闪络试验的过程，整理相关文章，本文针对均匀覆雪与不均匀覆雪两种积雪形态，对染污的瓷绝缘子和玻璃绝缘子进行覆雪闪络试验。

试验方法：绝缘子覆雪闪络试验

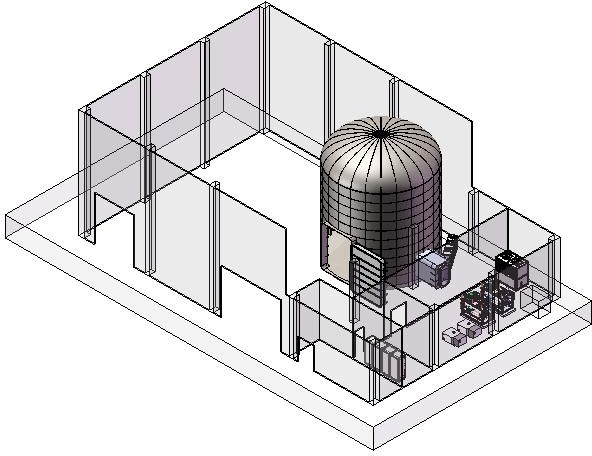

试验设备：环仪仪器 覆冰（覆雪）气候室

试验步骤如下：

1）清洗试品并进行染污。试品的染污方式采用固体涂层法，其中惰性物质采用高岭土模拟，导电物质采用工业纯氯化钠（NaCl）模拟，灰盐比为4∶1，绝缘子上下表面积污比按1∶1，采用定量涂刷法将污秽均匀涂刷在绝缘子表面，将试品放置在试品架上晾干。

2）将阴干24h后的试品置于气候室预定位置，并用防水遮布将其罩住。开启净水系统和水冷系统，将覆雪水（人造雪所使用的水）电导率降到80uS/cm左右，温度降到5℃。

3）开启气候室的喷淋系统和降温系统，降温系统的温度设定为-12℃，水滴直径范围为10～20cm。数分钟后，室内温度将稳定在-9～-13℃之间，湿度维持在89%～95%之间，撤掉遮布，绝缘子开始覆雪，覆雪时间为2h，覆雪过程为模拟干雪的自然降落。

4）均匀覆雪部分，采用定时旋转绝缘子，每隔20min旋转整串绝缘子，每次旋转的角度均为120°。

5）覆雪完成后，先将喷淋系统和降温系统关闭，对覆雪情况进行测量、拍摄。测量不均匀覆雪绝缘子上雪厚时记录其迎风面和背风面雪厚最大值，均匀覆雪绝缘子则记录其平均值，并测量积雪密度。

6）由于在实际运行中闪络事故一般为融雪初期，因此为模拟融雪初期，试验前先将气候室大门打开部分，使气候室升温至-2℃左右，再开始加压试验，所加电压为直流负极性电压，采用均匀升压法进行试验，闪络电压取最低值。

绝缘子的覆冰试验最终目的是为例验证覆冰情况下的闪络现象是否会对电路造成影响，这也是研究电力系统的重要意义。
