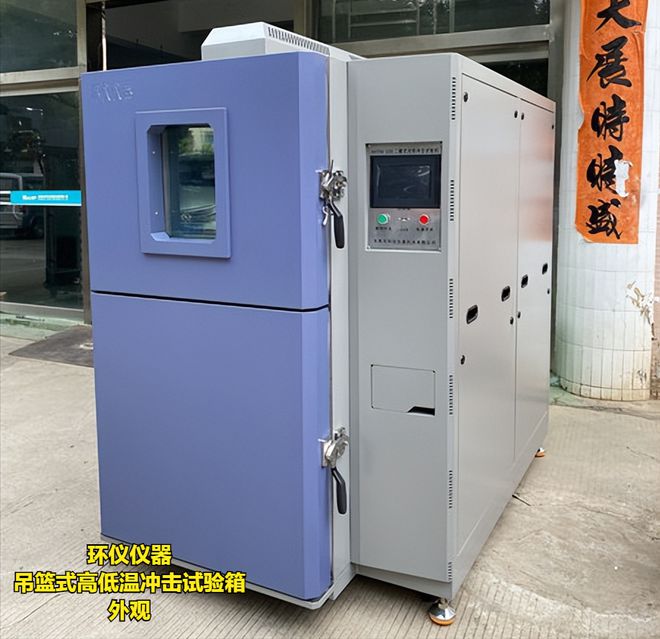

吊篮式高低温冲击试验箱是一种测试材料在瞬间大温差下的变化程度的设备，针对一些特殊用户，我们就要给用户提供一些合适的解决方案，下面我们分享一个“环仪仪器”的吊篮式高低温冲击试验箱产品方案。

方案名称：吊篮式高低温冲击试验箱节能解决方案

设计方案：环仪仪器

一、方案背景

吊篮式高低温冲击试验箱是通过将样品往复经过高温箱和低温箱来达到高低温冲击的效果，随着科技的快速发展，人们对高低温冲击试验箱的要求也越来越高。

高低温冲击试验箱在进行测试时，需要进行对测试件进行加热和冷凝，在加热和冷凝后能量一般会散发至空气中，不能得到回收利用，造成能量的浪费，且一般在进行加热和冷凝时，工件表面不容易受热和受冷均匀，影响测试结果。

二、解决方案

1.通过在吊篮式高低温冲击试验箱本体内壁的四周之间固定连接有隔板，试验箱本体内壁的左侧且位于隔板的上方固定连接有冷凝管，隔板的顶部固定连接有冷水箱，试验箱本体内壁的两侧且位于隔板的下方固定连接有电热管，试验箱本体内壁的底部固定连接有热水箱，热水箱的表面固定连接有吸热板，底座的顶部且位于试验箱本体的右侧固定连接有储水箱，储水箱的顶部固定连接有水泵，水泵的出水口通过导管与储水箱的顶部连通。

2.水泵的进水口连通有第一进水管，第一进水管远离水泵的一端依次贯穿试验箱本体、热水箱并延伸至热水箱的内部，第一进水管的表面连通有第二进水管，第二进水管远离第一进水管的一端依次贯穿试验箱本体、冷水箱并延伸至冷水箱的内部，第一进水管的表面固定连接有第一电磁阀，第二进水管的表面固定连接有第二电磁阀，通过设置冷水箱，可通过冷凝管的冷凝作用对冷水箱中的水进行冷凝作用，可对冷水箱中的水进行冷却，得到凉水，通过设置热水箱，可通过电热管的加热作用，对热水箱中的水进行加热，从而得到热水，进一步通过水泵、第一进水管、第二进水管、第一电磁阀、第二电磁阀的配合，将冷水箱和热水箱中的水抽取出来使用，进一步实现对能量的回收利用，减少能量的损失。

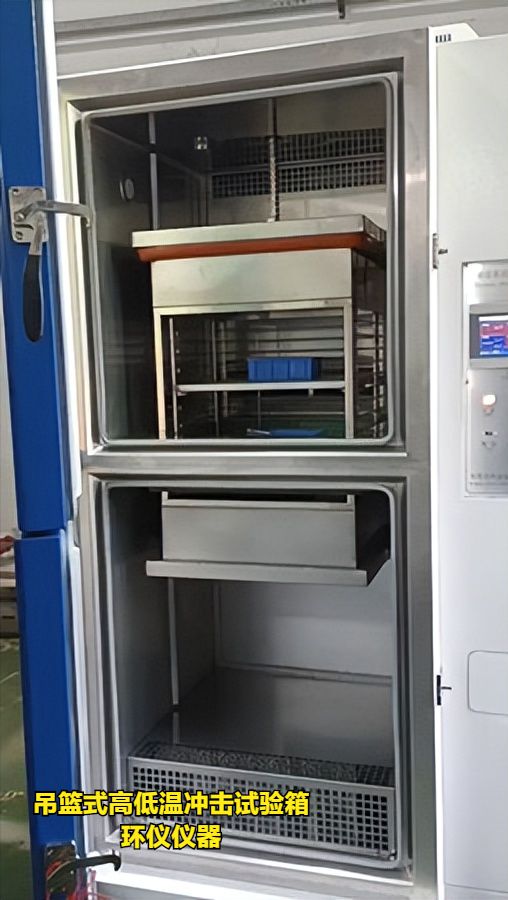

3.吊篮式高低温冲击试验箱，通过在试验箱本体的顶部固定连接有驱动电机，驱动电机的输出轴固定连接有驱动轴，驱动轴的底端依次贯穿试验箱本体、隔板并延伸至隔板的下方，驱动轴的表面且位于隔板的上方固定连接有第一固定板，驱动轴的表面且位于隔板的下方固定连接有第二固定板，驱动轴的表面且位于隔板的上方和下方均固定连接有圆盘，圆盘顶部的两侧均开设有圆槽，通过圆盘和圆槽的设置，便于放置测试件，通过驱动电机、驱动轴、第一固定板、第二固定板的配合，便于使得整个试验箱本体中空气流通较好，进一步使得各角落温度均匀，使得测试件受热或受冷均匀，使得测试结果更准确。

吊篮式高低温冲击试验箱作为耗电量大的试验设备，用户在使用的时候会产生高额的电费，而生产厂家需要通过改进技术，让试验箱达到节能减排的效果，用户少用电就能达到测试效果，这是现实中的理想效果。

“环仪仪器”通过技术改进，达到了节能减排的目的。
