产品名称：零部件VOC采样舱

一、零部件VOC采样舱组成结构：

采用恒温恒湿室专用库板拼装结构，有较好的强度和承压能力；门框四周及其它部份有专门补强措施；保证库体结构可长久使用不变形；

独立的超温显示及超温保护，可按测试物及测试条件的实际需求，独立设置室内的超温保护上限。当室内温度超限时，立即报警及停止系统运转。

二、零部件VOC采样舱技术要求：

1.温度：范围：RT+15℃～90℃ 、偏差：≤±1.0℃、均匀性：≤1.0℃

2.升温速度：从常温升至65℃，在30分钟内达到

3.噪音:距离设备5m测量  <75 db

4.压力:舱内正压

5.风速:测试时环境气流速度≤0.3m/s。

6.洁净度指标:甲醛≤20μg/m3、乙醛≤20μg/m3、甲苯≤20μg/m3、

乙苯≤20μg/m3、二甲苯≤20μg/m3、苯乙烯≤2μg/m3、对二氯苯≤1μg/m3、

十四烷≤5μg/m3、TVOC≤350μg/m3

7.箱体结构：测试室采用循环传热的运风方式（顶部风道送风）

有效容积：环境舱内部容积≥42m3，内部尺寸：D3500mm×W6000×H2000mm

8.保温层：使用阻燃级环保型PU泡沫作为绝热物质，厚度≥100mm

9.内箱：不锈钢（SUS201），厚度≥t=0.8 mm

10.外箱：外箱四面采用外部彩纲板。

11.地板：底部敷设不锈钢板，底部库板保温

12.控制箱及面板：控制箱与机组一体方便安装，面板上有急停按钮，三色灯，10寸触摸屏和漏电保护开关。

13.冷冻箱：冷冻机组放置于环境室内。

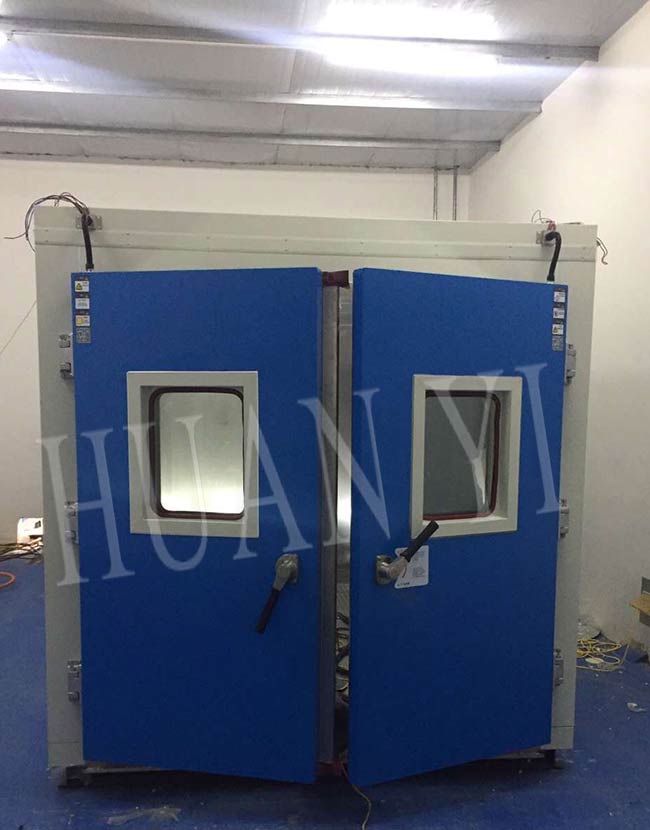

14.大舱门：2.0×1.9m（宽×高），在上锁情况下可在内部打开，每门安装有一观察窗，玻璃 600mm*400mm；

15.环境舱内照明灯： 舱内照度距离底部1000mm达到500lux。满足测试舱试验条件，分组控制，开关在所有门进出口及控制室，配置应急灯，应急照明时间>1小时。

16.泄压孔：1个，保证舱内正压

17.送风系统：舱内空气循环方向为  顶部送风风道口——舱内——底部回风风道口——加热室——风机。空气流动动力由空调室顶部的电机提供，空气循环系统在循环过程中实现温度的传递调节。

18.新风系统：系统由进气风机从舱外抽空气，进入舱内。舱内空气在压力下，自动从排气口排出。

19.加热系统：为电加热器，功率：25KW。安装于库房空调室内。加热系统通过PID调节，PWM与SSR实现温度控制，试样架3套
